LG 55" 液晶電視 55LF5950。
主訴症狀：不同階段，這台液晶電視可能會有不同的症狀
初期，畫面上可能有部分區域會比較暗一點。
以上圖而言，個畫面上亮一團、暗一團的，因為光線在燈箱內有擴散傳播的效果，所以明暗之間的反差不至於太明顯。
隨著症狀逐漸加劇，暗掉的部分越來越多，反倒是那些還亮著的區域還比較突兀些。
到後來更為嚴重些，開機看了一陣子，突然畫面整個都暗掉了。甚至是開機後連閃都沒閃，畫面就是一整個黑。
這時如果以手電筒照射螢幕，隱約還可以看到淡淡的影像。
簡單來說，這大多是背光的問題。
電視背面的銘板和型號：
電源插座，有別於以往常見的電腦電源線、8字線，是俗稱的「米老鼠線」。
打開電視後蓋，可以看到全機的結構。
主板，又稱為「驅動板」：
核心處理晶片與周邊電路。
電視後方的各式信號輸入埠。
電源板，提供全機所需的各式電力。
升壓恆流輸出電路，用以驅動燈箱中的 LED 背光元件。
AC 電源輸入端：
面板是 LG 韓國原廠製造的 LC550DUE 55" 面板。
內建的 WiFi 無線傳輸模組。
邏輯板
首先以測試器從外部測量，發現燈箱中的 LED 電壓反應不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。
燈箱中有 5 支燈條，每支燈條上有 11 顆 LED 與凹透鏡燈罩的組合。
拉近可以看到燈條上一顆顆的 LED 與凹透鏡光罩。
有些劣化比較嚴重的，甚至連燈罩都脫落下來。
本機背光規格：
- 直下式背光
- 共有5支燈條，每支燈條上有 11 顆 LED。
- LED 工作電壓： 6V
- 燈條料號：上網搜尋「55LF5950」、「上敏」即可

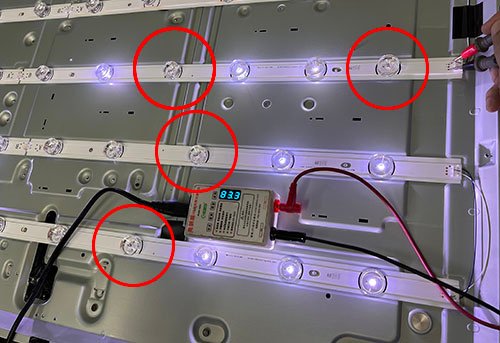

利用測試器，可以逐條、逐顆地檢測燈條上的 LED 顆粒。
在這裡可以看到，現在燈條上的 LED ，已經亮得稀稀疏疏了。與故障畫面上的一團亮、一團暗狀況剛好符合。
由於年代已經久遠了，為了保險起見，將所有的燈條更換為新品。
準備好全新的燈條，每支燈條由 A、B 兩段銜接而成。
新型的燈條為鋁基板材質（上），而且已經上好藍膜導熱雙面膠。相較於原來的玻璃纖維基板燈條（下），導熱效果更為優異
換裝為全新燈燈條，LED 老化的、光罩脫落的，都一併解決了。
背光修復之後，我們也會測量 LED 的工作電流。
以 6V 直下式背光而言，工作電流在 180mA 以下，是個相對安全的數值。如果太大的話，就會加劇 LED 的耗損。
在這裡我們所測得的電流約為 200mA，因此接下來要將電流調降一些。
調降之後的 LED 工作電流約為 140mA，已經落在我們所預期的範圍中了。
將所有的燈箱組件與機體小心地組裝回去。背光恢復了，影像也恢復正常了。
完修畫面：
經過連續 24小時的開機測試，確認全機功能正常，影像、亮度也正常，便可以請客人來領回了。
維修編號：BL45
