SHARP 60" 液晶電視 LC-60Z5T 與 LC-60LE835U。

主訴症狀：初期症狀為開機觀看一段時間，就會自行關機斷電，隨後又會重新自行開機...關機....開機....關機...的循環。

等到後來更嚴重的時候，電路損壞得更徹底，連開機也開不了，電源指示燈也不亮了。

電視背面的銘板與型號：

打開背蓋後，可以看到整機的組件與 PC板。 不論工藝或是用料、組裝，都相當紮實工整。

主板：

核心晶片與周邊記憶體

機身後方的各式輸入端子與連接埠

低音喇叭單體：

\

電源板，供應全機所需的各種電力。

4 迴路的恆流升壓電路，用以驅動燈箱中的 LED 背光燈條。

全機瀏覽過之後，接下來便開始進行測量與解析。

首先開機進行測試，發現隨著時間的進展，待機電路的溫度也逐漸飆高。

將待機電路中的老化零件，更換為較高規格的新品，承受功率也該會更大一些。

當進行電源板的維修時，利用「電源測試器」模組，可以快速並安全地同時檢測各個輸出電壓是否正常。

連續開機測試 24 小時之後，確定沒有再發生斷電重開機的狀況，便可以通知客戶領回了。

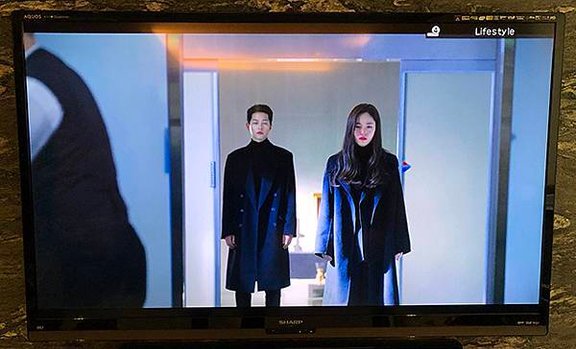

完修畫面：

維修編號： P42

note:

   TNY264 -> TNY268
   R7914=2.2R -> 2.2R
   IC7902 ->X
   D7905 ->X
   D7906 ->X
