三星 55" 液晶電視 UA55MU6100。

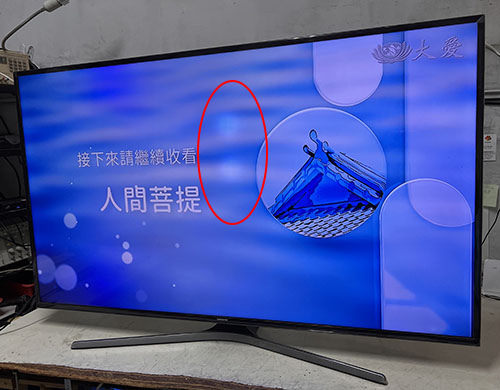

主訴症狀：畫面上出現十元硬幣般大小的光球。而且還會越來越多。
以上圖來看，在電視觀賞當中，會發現螢幕上有幾個點總是特別地亮。
更糟糕的是，這情況還會繼續劣化，從一個燈變成兩個燈、三個燈、四個燈...，一直增加下去。
往好處想，至少不是面板掛了，這表示修復的機會很大。

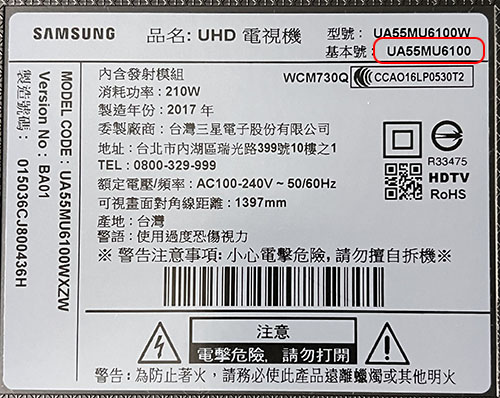

電視背面的銘板與型號：

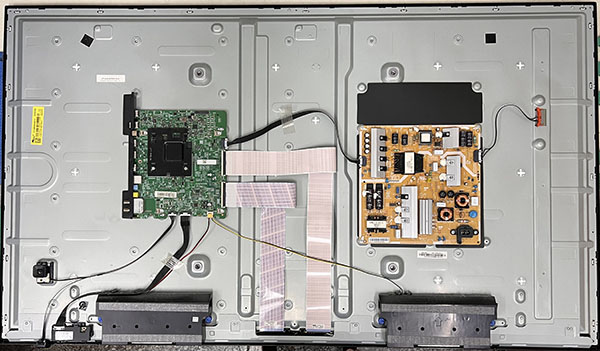

打開電視後蓋，可以看到全機的架構：

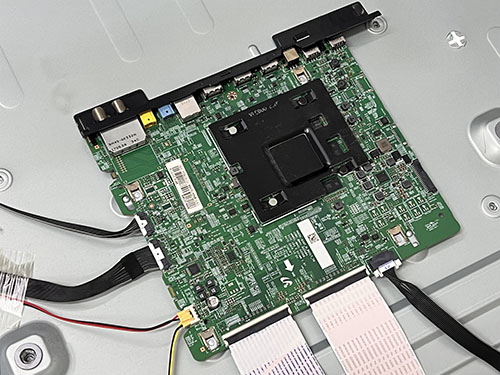

主板，又稱為「驅動板」

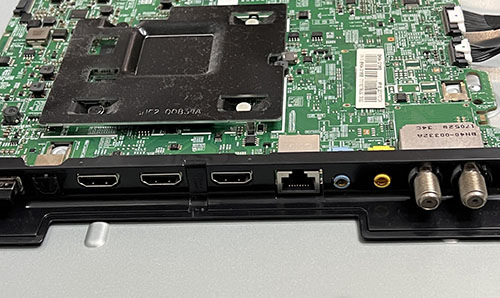

機身側面的各式信號輸入埠：

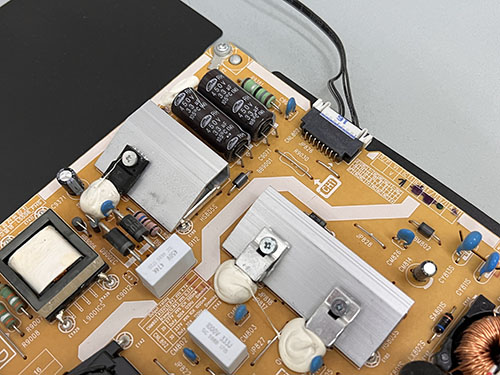

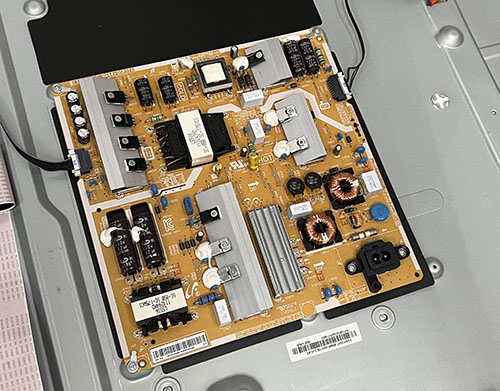

電源板，負責供應全機所需的各種電力

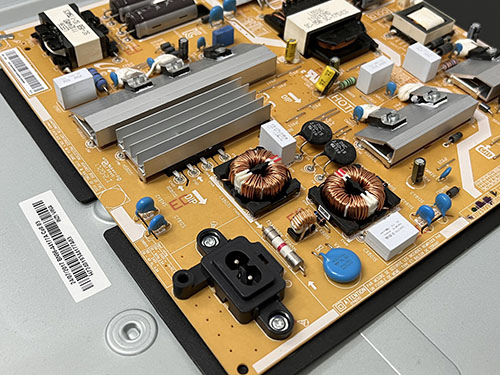

AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

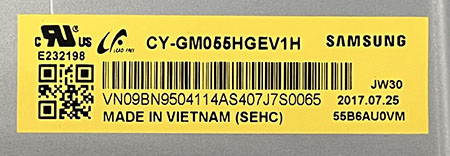

面板是三星越南廠出的 CY-GM055HGEV1H 面板：

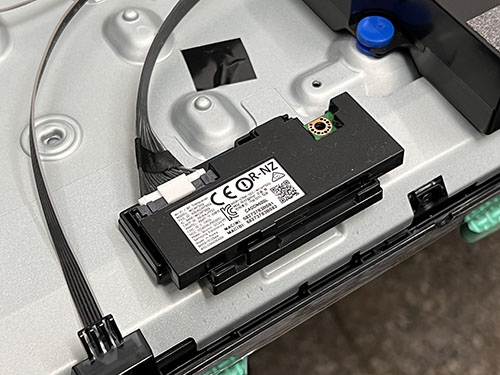

內建的 WiFi 無線上網模組

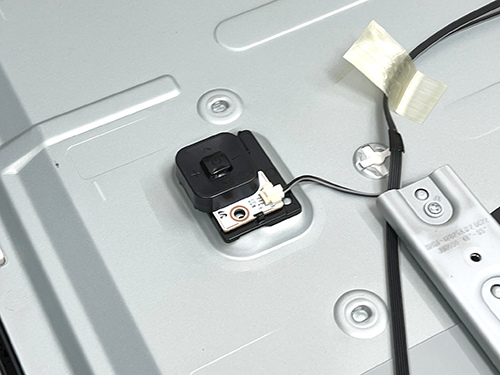

機身後方的十字按鈕。
進一步打開燈箱，將面板和擴散片小心移開，便可看到燈箱裡的背光元件。

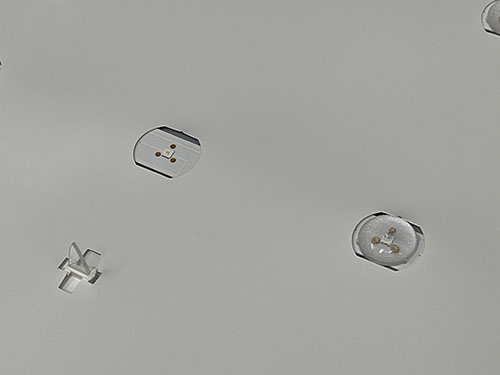

此外，也可以看到脫落在燈箱中的壓克力光罩。

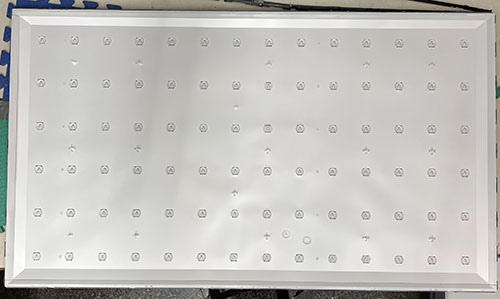

燈箱中有 6 支燈條，每支燈條上有 14 顆 LED。同時也可以發現到，故障畫面上對應位置的 LED，光罩果然掉下來了。

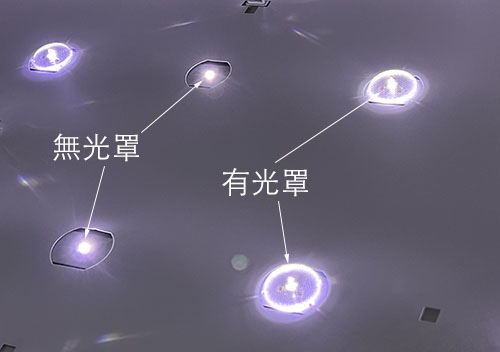

拉近可以看到一顆顆排列整齊的 LED 與光罩。
試著將燈箱點亮來看看。
同樣都會發光，但是因為少了光罩的折射效果，原本應當往側面擴散開來的光線，就變成直直地往前打在屏幕上了。
修復方式很單純，將掉落的光罩逐一黏回去，就可以了。
至於那些還沒掉下來的光罩，其實也都已經是搖搖欲墜了，所以也趁這機會重新補強，免得以後陸陸續續又跟著掉下來。

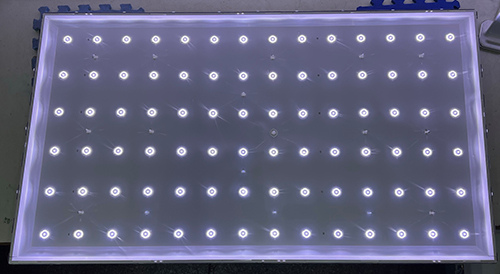

完成之後，排列整齊的擴散球，點亮測試。
接著將燈箱、機體重組回去。

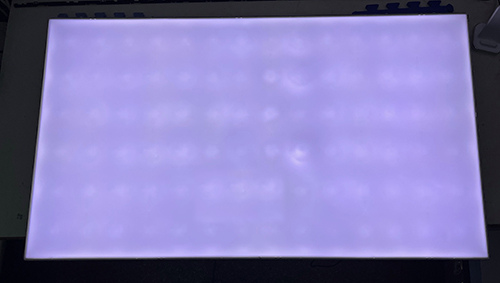

當擴散片裝回去的時候，再次點亮燈箱的點亮測試。這是為了確保光罩沒有黏歪了。如果有偏移，這時就可以看出明顯不均勻的光圈。
將機體重新組裝回去，光球消失了，影像也恢復正常了。

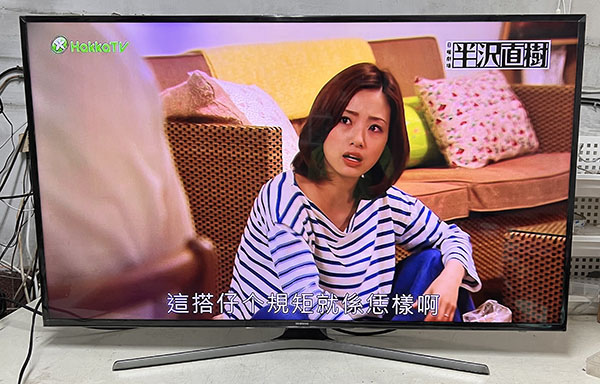

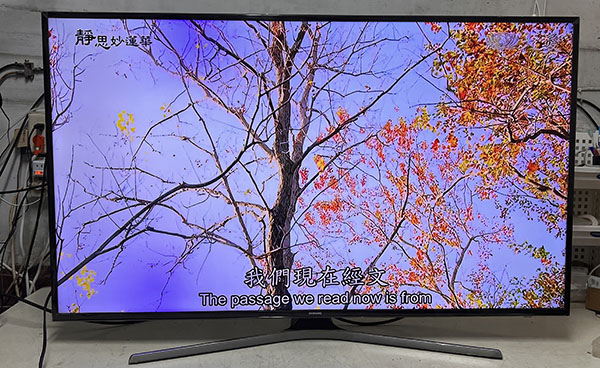

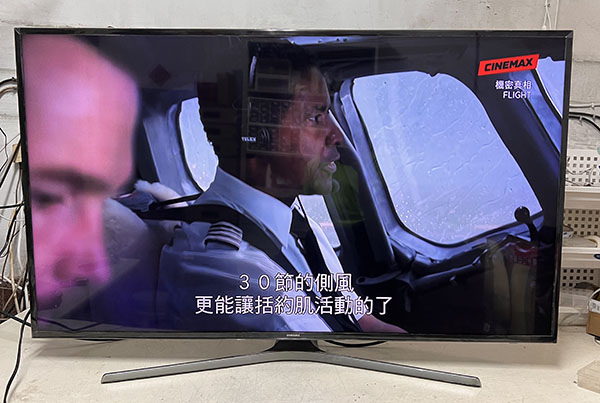

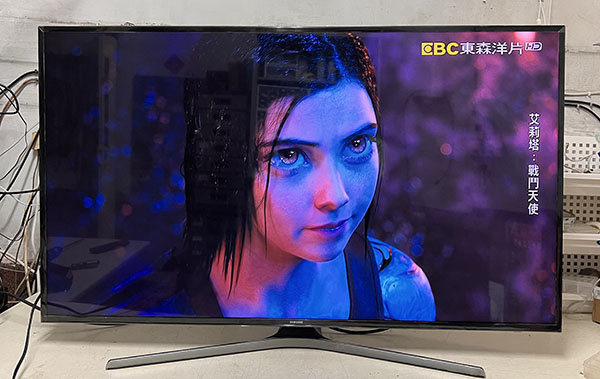

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號：BM35
