LG 42" 液晶電視 42LM6200。

主訴症狀：依照機主的描述，開機後大約一、二十分鐘，畫面就整個消失了，只有聲音還正常。這時如果仔細觀察，螢幕上隱約還可以看到淡淡的影像。

如果關機之後重新開機，又可以看一會兒，只是可以觀看的時間越來越縮短了。

電視機背面的銘板和型號:

既然還可以看到淡淡的影像，那表示面板還可以顯像，有可能只是背光消失了而已。

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身側邊的各式信號輸入埠：

核心晶片，位於中央那塊大大的散熱片底下。

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是使用  LG 大陸廠的 LC420EUE 42" 面板。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

燈條位於燈箱的左側，拉近可以看到上頭一顆顆的 LED 燈珠。

本機背光規格：

• 側投式背光，左側單邊發光。
• 燈條長度 545 mm
• 總共 60 顆 LED，分為 6 段，每段 10 顆 LED。
• LED 規格： 6030 / 6V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將整支燈條換裝為全新燈條。

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

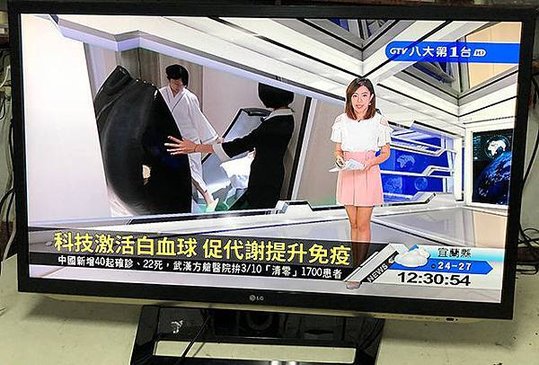

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL33
