SAMSUNG 55" 液晶電視 UA55HU6000。

主訴症狀：通電之後電源指示燈完全不亮，此外無論按鍵或是遙控器都沒有反應。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

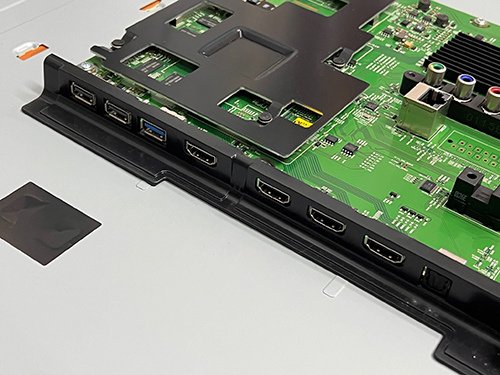

機身後方的各式信號輸入埠：

核心晶片與周邊電路

電源板，提供全機所需的各種電力。

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

AC 電源輸入端：

全機大致瀏覽過一次，接下來便開始進行檢測與研判。

SAMSUNG 機種在檢修上，有個滿體貼檢修人員的設計。就是將電源板和主板之間斷開，正常情況下即會啟動主電源與背光。

利用這種方式，可以快速界定出問題點是發生在主板或是電源板上。

首先，我們將電源板與主板之間的連接線斷開。

這時我們發現，背光完全沒有動作。如此可以縮小範圍，主板可以暫時擱在一旁，故障點應當就在電源板上了。

接著測量電源板的輸出電壓，在電源輸出接頭旁，也已經標示出了各個接腳的電壓與功能了。

這電源板的供電相當單純，一個是供給主板的 +13V，另一個則是供給升壓電路用的高電壓。

測量待機電壓 +13V 輸出，結果發現沒有任何輸出。

接著測試主電容，測得 +150V，確認供電有到達一次側。

看來故障點相當明顯了，原來是主電源故障了。

將主電源修復之後，就可以順利開機了，畫面、聲音與各部分功能也都正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： P40
