SAMSUNG 40" 液晶電視 UA40J5100。
主訴症狀：依照機主的描述，電視使用到一半，就突然斷電，接著從機體中冒出一股燒焦的味道。重新通電之後電源指示燈還是完全不亮，無論按鍵或是遙控器都沒有反應。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」

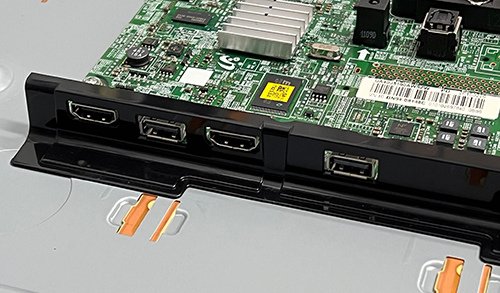

機身後方的各式信號輸入埠：
核心晶片與周邊電路
電源板，提供全機所需的各種電力。
機身後方的十字操控鈕
AC 電源輸入端：
全機大致瀏覽過一次，接下來便開始進行檢測與研判。
SAMSUNG 機種在檢修上，有個滿體貼檢修人員的設計。就是將電源板和主板之間斷開，正常狀況之下即會啟動主電源與背光。
利用這種方式，可以快速界定出問題點是發生在主板或是電源板上。
首先，我們將電源板與主板之間的連接線斷開。
這時我們發現，背光完全沒有動作。如此可以縮小範圍，主板可以暫時擱在一旁，故障點應當就在電源板上了。
既然機主已經提到「有燒焦味！」了，這或許是個相當明確的線索。如果有東西燒焦了，應當從外觀可以看得出來。
結果是燈條的輸出端子，整個都碳化了。
此外，我們也發現，在這板上的的許多接腳、跳線，都有或多或少的鏽蝕痕跡。
這麼一來就說得通了，鏽蝕造成阻抗變大 -> 溫度升高 -> 加速氧化.... ，如此惡性循環，就看哪個部位先銹到斷掉了。
生鏽這種事情，它高興銹哪裡就銹哪裡。除了連接斷掉之外，也可能會造成額外的電路燒毀。
將生鏽的部位清除乾淨，將燒毀的零件更換為新品，並將其他尚未嚴重生鏽的部分做防鏽處理，，避免未來繼續氧化。
至於已經被高溫碳化的部分，也要確實挖空，避免漏電的產生。
電源板清理好，電壓恢復了，電視也可以正常開機了，畫面、聲音與各部分功能也都正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P32
