PHILIPS 飛利浦 43" 液晶電視 43PFH5800。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

說到無電源、不開機，我還真的碰到這麼一個令人啼笑皆非，結局又帶有驚喜的案例。

先別急著上網找維修的店家，也別興沖沖地拆機開蓋，有時真相往往就發生在完全意想不到的地方。

有位客人滿臉無助地抱著一台電視進到店裡：「不過電，電源燈也沒亮」。

我看了看，把電視肚子底下的電源總開關從 0 的位置撥到 1，然後就搞定了。

同樣的，不妨先檢查電源總開關。不放心的話，再將它來回撥動幾下，也許電視就這麼活過來了。

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

核心晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，提供全機所需的各種電力。

電源 DC 輸出端：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

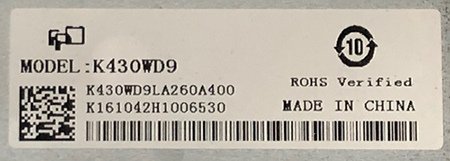

面板是使用大陸製廠的 K430WD9 43" 面板。

邏輯板：

全機瀏覽完之後，接下來進行檢測。

首先測量電源的輸出。這塊電源板並沒有主電源、待機電源之分，全機就是共用一組電源。

測試 +5V 與背光供電，電壓都明顯偏低。

原本應當有 5V 的電壓，現在已經氣若游絲地只剩 2V 不到。

看起來故障範圍很明確，就是電源板的供電失常。

將故障與老化的零件更換為新品之後，電壓恢復了，電視也可以順利開機了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： HV30
