飛利浦 65" 液晶電視 65PFH5250。
主訴症狀：剛開始的時候，電源偶而會自動斷電，甚至開不了機。運氣好的話，又可以開機看一陣子，只是不知什麼時候又會無法開機。
到後來越來越嚴重，電源指示燈再也不亮，無論按鍵或是遙控都沒有反應。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身後方的各式信號輸入埠：
核心晶片與周邊電路
電源板，提供全機所需的各種電力。

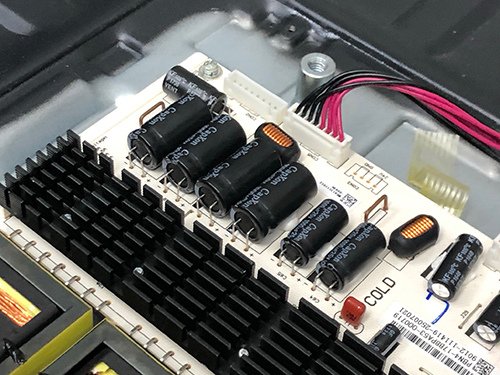

主電源輸出端：
AC電源輸入端
待機電源
恆流板，用以驅動燈箱裡的 LED 背光模組。
邏輯板：
瀏覽完全機的概況之後，接下來就進行問題點的檢測：
既然連電源燈也沒亮，那麼就先測試電源的輸出。
首先測試待機電源 +5Vs
待機電源的 +5V，看起來給得很足。
接下來件測量主電源的啟動端 Ps_on。
這電視剛上電的時候，即使尚未開機，主機板也會先啟動一下 Ps_on，看看主電源的供電是否正常。
這裡測量到的 Ps_on 為 3.7V，那麼主電源也應當啟動了。
測量主電源 +24V
主電源惦惦的沒有輸出，那麼順道再看一下 PFC 功因修正電路的輸出。
因為有些主電源會檢測 PFC 輸出電壓，電壓過低的話主電源也會不想動。

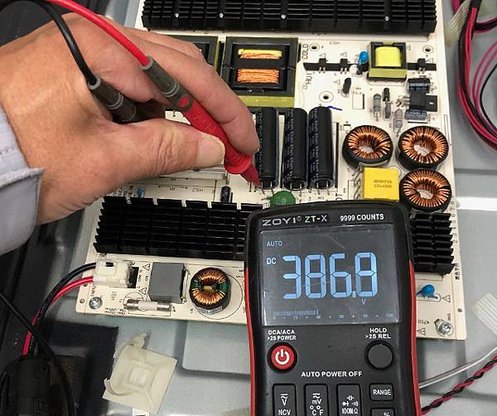

PFC 輸出如果在 380V~400V之間都算合理，在這裡所量到的有 +387V，應當算正常的。因此 PFC 也排除了。
現在看起來故障點已經縮小到很明確的小範圍了，就是主電源不工作而已。
這塊電源板主電源所使用的是很經典的半橋式全波交換電源架構，核心是 ON 半導體公司出的 NCP1396AG PWM 控制晶片，這顆晶片在飛利浦的很多電源板上都可以看到它的身影。
將燒毀與故障的零件更換為新品之後，主電源恢復了，電視也可以順暢地開關機了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P40
note:
U2 photo coupler NG
VBO sampling R (5.1M/1206) NG
