三洋 46" 液晶電視 SMT-46KID3。

主訴症狀：開機後畫面商閃一下就整個黑掉，只剩聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

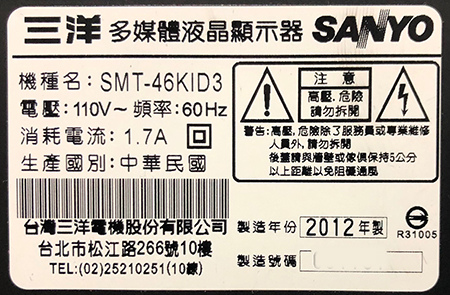

電視機背面的銘板和型號:

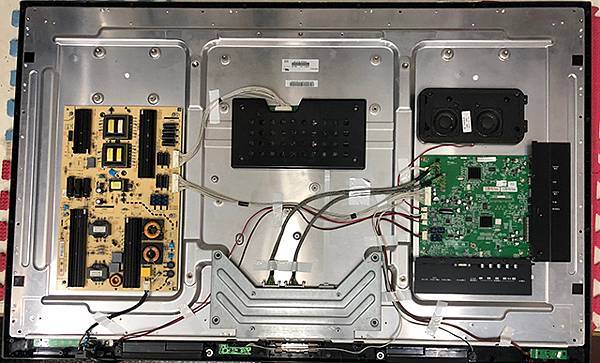

打開電視後蓋，可以看到全機的架構。

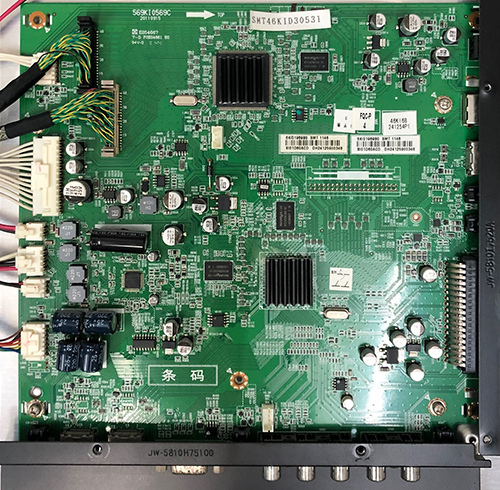

主板，又稱為「驅動板」

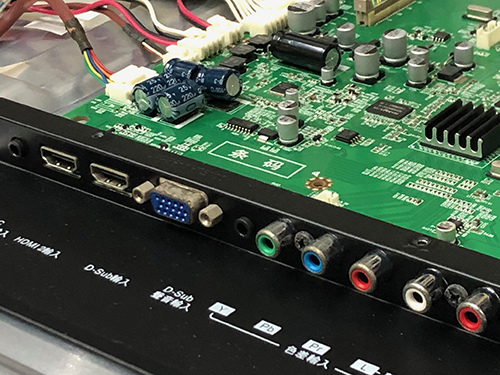

機身後方的各式信號輸入埠：

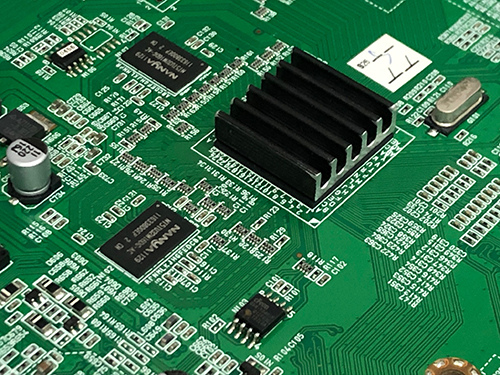

核心處理晶片與周邊電路

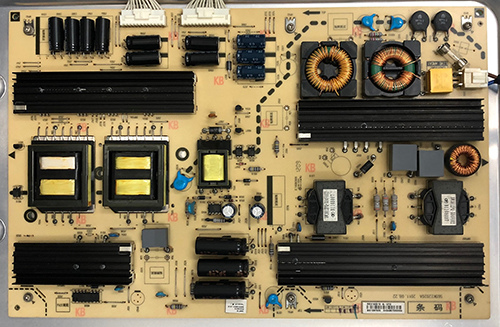

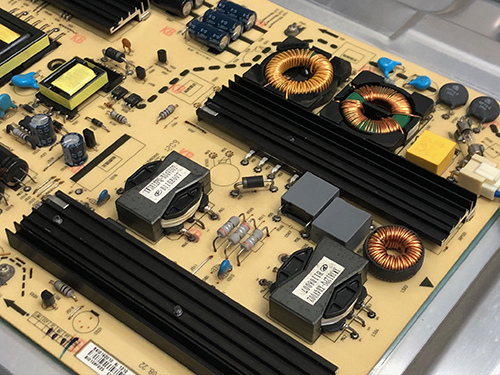

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

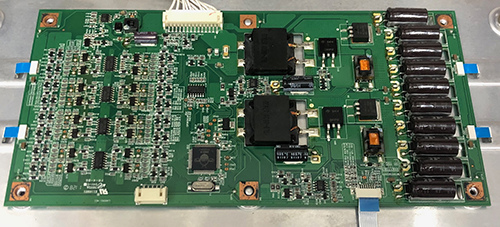

升壓恆流板，負責驅動燈箱中的 LED 背光元件。

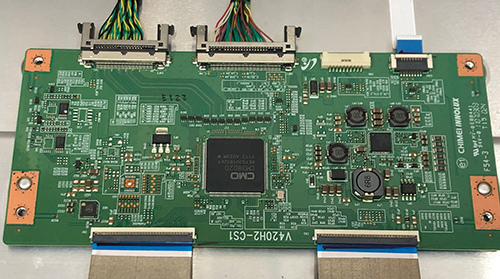

邏輯板：

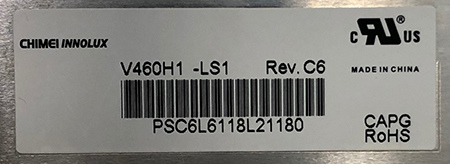

面板是奇美大陸廠出的 V460H1-LS1 46" 面板。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

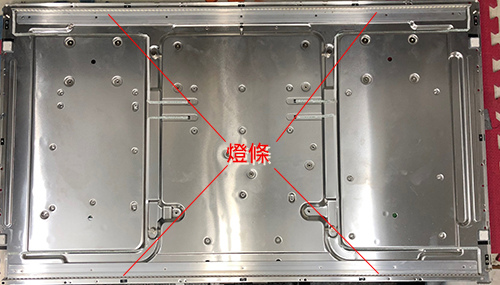

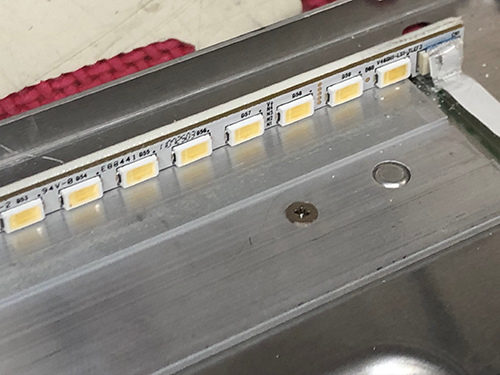

拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，上下邊同時投光。
• 每邊個有2支燈條，每支燈條上有 60 顆 LED。

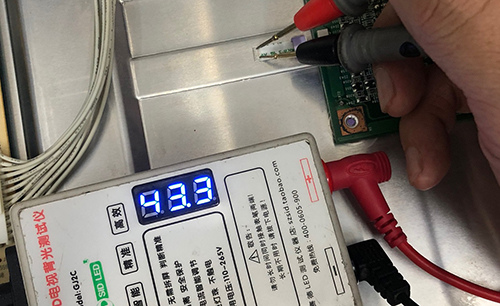

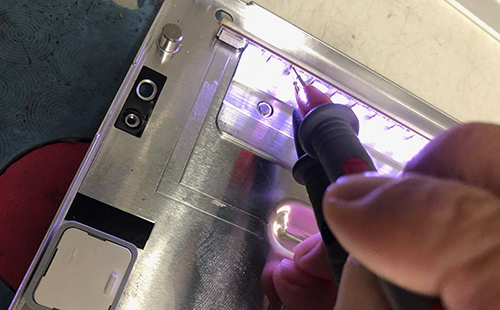

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

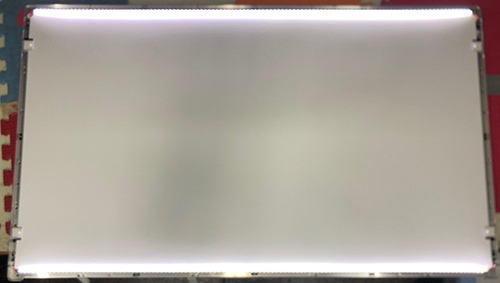

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35
