 三星 55" 液晶電視 UA55ES6800M。

主訴症狀：剛開始時畫面上有部分的暗色帶，到後來更嚴重些，暗色帶可能越來越多，最後整個畫面全部變黑。只剩聲音沒有影像。這時如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

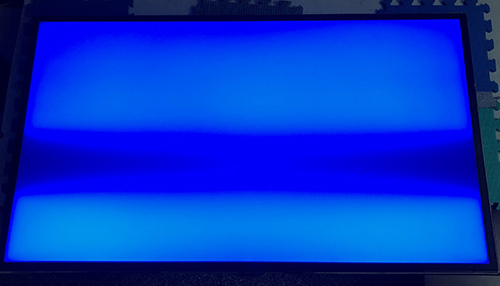

以上圖來說，在單色的畫面下可以明顯看出，螢幕的中下 1/4 部分特別地暗。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

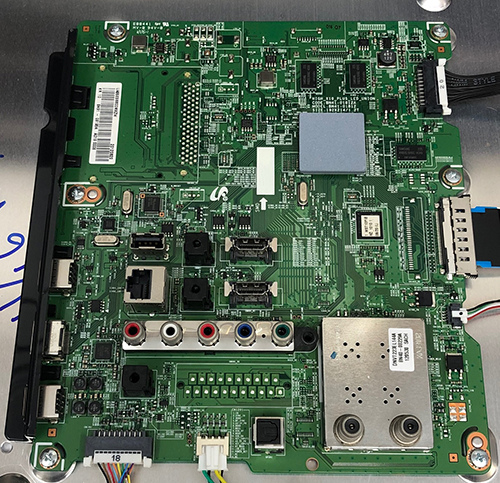

主板，又稱為「驅動板」

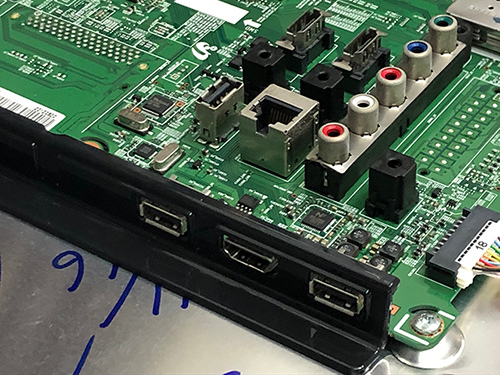

機身後方的各式信號輸入埠：

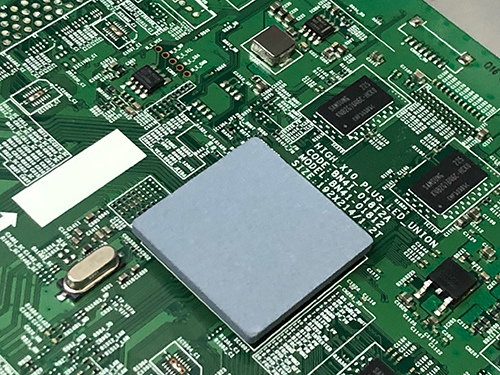

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

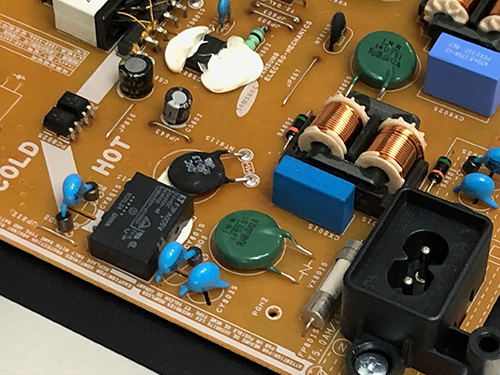

AC 電源輸入端：

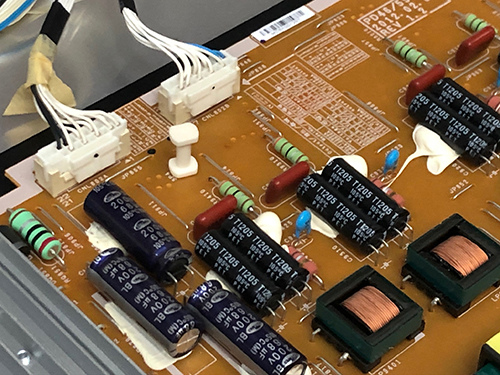

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

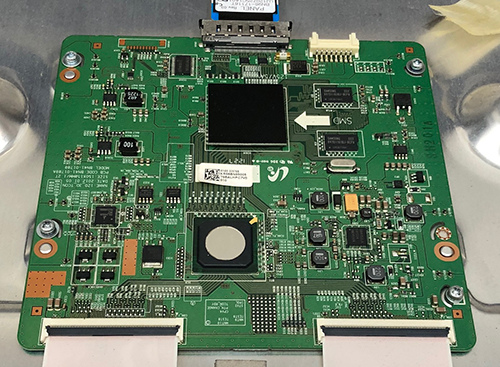

邏輯板：

面板是三星韓國廠出的 LTJ550HW10-J 55"面板。

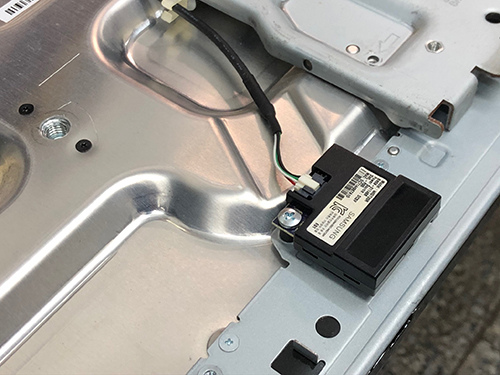

內建的 WiFi 無線上網模組。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

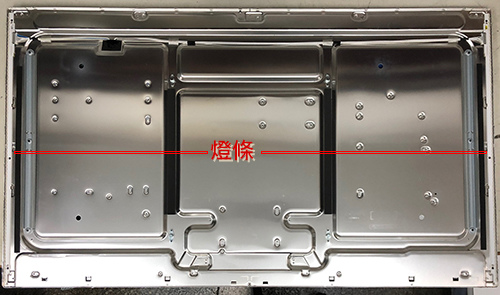

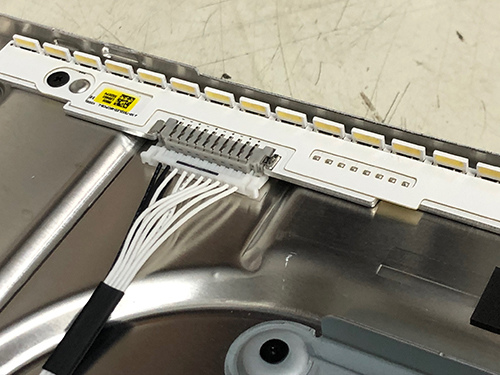

燈條位於燈箱的左右兩側，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，左、右兩邊同時投光。
• 燈條長度：680mm
• 每支燈條上有 76 顆 LED，分為四段，每段 19 顆 LED
• LED 顆粒規格：7032 / 3V，直立式固定

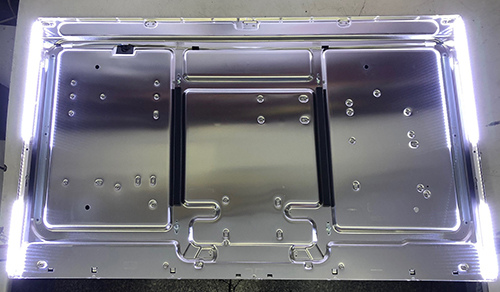

先初步點亮燈條，看它們亮起來是什麼樣子。

在這裡可以看到，左、右兩邊燈條的中下 1/4 段，都沒點亮，這與原先的故障畫面剛好吻合。

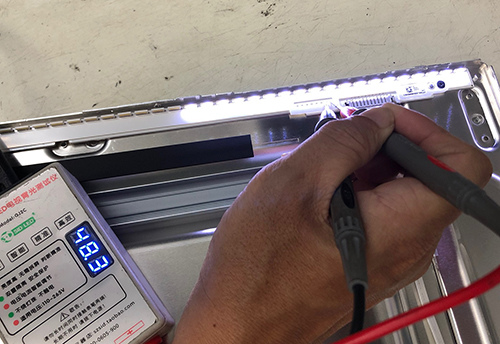

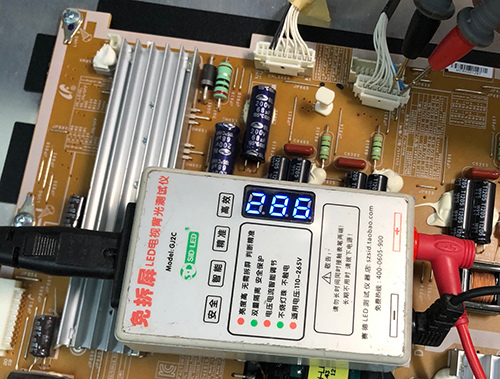

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

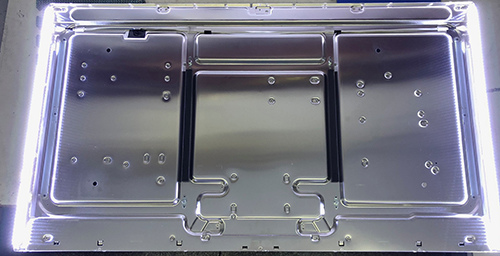

將 LED 燈條換修完畢，背光初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

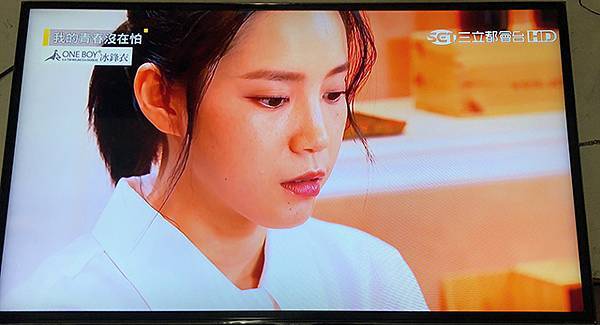

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL40
