SONY 32" 液晶電視 KDL-32EX700。
主訴症狀：不能開機，紅色電源指示燈重複性地一次閃6下，此外無論按鍵或是遙控都沒有作用。
此外同系列的 KDL-40EX700、KDL-46EX700、KDL-52EX700，年紀大了也多會發生相同的症狀。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身側邊的各式信號輸入埠：
核心晶片與周邊電路

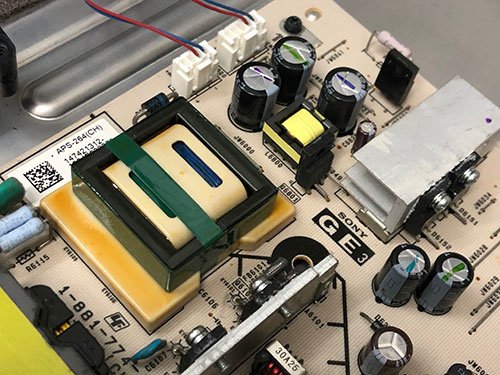

電源板，提供全機所需的各種電力，板號是 GE3。
電源 AC 輸入端：
升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

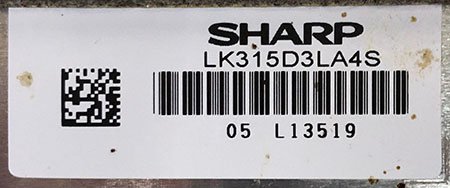

面板是使用 SHARP 的 LK315D3LA4S 40" 日本原裝面板。
邏輯板：
簡單來說，SONY 這系列的液晶電視，電源燈閃 6 下就是提醒你「背光壞了！」，然後要你找技術人員來維修。
這液晶的背光可以分為兩部分，一個是燈箱裡的 LED 背光燈條，另一個就是電源板上的恆流電路。
首先從外部測量燈箱內的 LED，看它是好是壞。
看來應該燈箱裡的燈條出狀況了！
依序移除前框、面板、擴散片、導光板、反射膜，便可以看到燈箱裡的燈條。
燈條位於燈箱中的上、下兩側，每側各有左右兩支燈條。
拉近可以看到燈條上一顆顆的 LED。
為了保險起見，準備好全新的燈條，替換掉燈箱中的老舊燈條。
燈條更新完畢，並修復電源板上對應的故障零件，再次開機確認 LED 燈條全部點亮無誤。
將燈箱與全機組裝回去。背光恢復了，電視也可以順利開機了，影像、聲音也都正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： BL30
後記：EX700系列 の「燈條物語」
和現在動輒「過保即壞」已成為常態的各家液晶電視比起來，當年 Sony KDL - xxEX700 系列液晶電視，已經算是相當經久耐用，品質、畫質皆為上乘之作了。
背光之所以故障，和燈箱內的燈條多少脫不了關係。我們先來看看從故障機裡更換下來的舊燈條，上頭發生了什麼事吧。
燈條上一顆顆的 LED 燈珠，6支接腳分別朝外。再仔細觀察可以發現，經年累月下來，紅圈處接腳周圍已經出現了像是發霉的結晶污漬。
LED 燈珠的本身不一定有燒毀，然而這些結晶往外繼續增生。碰到板邊甚至往下碰觸到燈條背面的接地面，可想而知的是，接著就是漏電造成背光故障了。
如果手邊沒有全新燈條，把這些結晶污垢徹底地刮除清理乾淨，其實也還能撐一段時間。
至於新型的燈條，結構如下：
燈條的接腳方向改為頭尾相對，即使萬一遙遠的未來再度產生結晶污漬，也不會那麼容易侵蝕到板邊了。
