SHARP 65" 液晶電視 LC-65U35T。

主訴症狀：不能開機，白色的電源指示燈，持續地重複閃爍一下長、一下短，此外無論按鍵或是遙控都沒有作用。

這是台 4K 的進口機種，很名貴，很有份量，入手的壓力也很大。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

核心晶片與周邊電路

內建的 WiFi 無線傳輸模組

電源板，提供全機所需的各種電力。

電源 DC 輸出端：

電源 AC 輸入端：

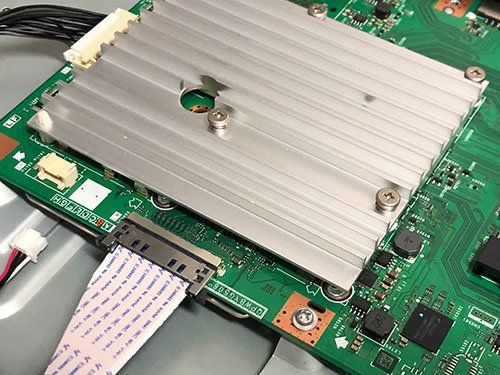

恆流板，用以驅動燈箱裡的 LED 背光模組。

上頭的鐵蓋，既有遮蔽，也有散熱的效果。

邏輯板，位於下方的鐵殼底下：

當電視發生故障時，它會將故障點以電源指示燈的閃爍方式提醒維修人員。不同的燈方式，就表示不同的區塊故障，這就稱之為「故障碼」( error code)。

在 SHARP 官方所提供的維修資料當中，剛好有提到：

由表中看來，閃燈順序為一長(0.4S)、一短(0.1S)，週期間隔為 1.6秒，看來應該是背光故障吧。

這台高階液晶的背光組成可以分成兩部分，一個是燈箱中的 LED 背光元件，另一個就是燈箱外部的恆流板。

恆流板的兩側，各有兩組軟排線，分別驅動左、右兩組燈箱中的背光燈條。從這裡就可以先測量出燈箱中的 LED 是好是壞。

進一步查修，將損壞的部分換為新品。背光恢復了，電源指示燈也不再閃爍了，影像、聲音也恢復正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

話說回來，不愧是 SHARP 大廠進口4K機種，畫質的細膩生動也讓我看得好生羨慕！

維修編號： HV45
