LG 49" 液晶電視 49LF5400。

主訴症狀：開機後有聲無影，畫面一整個黑，但是聲音都正常。
隱約還是可以看到畫面上有淡淡的影像在動。

簡單來說，這大多是背光的問題。

電視背面的銘板和型號:

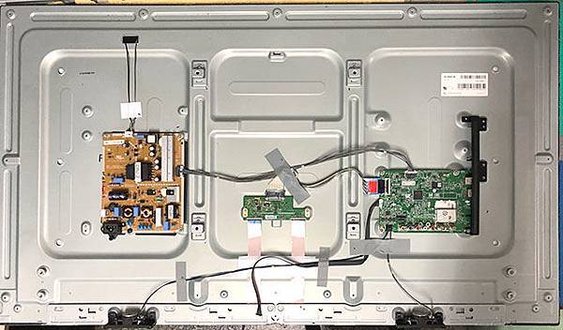

打開電視的後蓋，便可以看到全機的結構。

主板：

核心晶片與周邊電路：

各式信號輸入端子：

電源/恆流一體板，供應全機所需的各式電源，並驅動燈箱內的 LED 背光元件。

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

經由外部測試，發現燈箱內 LED 的電壓有不正常的反應，因此判斷 LED 應該有故障。

好消息是，進一步確認了故障的範圍。壞消息是，接下來就得膽戰心驚地打開燈箱來修復 LED 了。

依序移開前框、面板、擴散片、導光板、反射片，便可以看到完整的燈箱內部。

LED 燈條位於燈箱的下側，背光的規格如下：

• 單邊側投式投光，燈條位於燈箱下側。
• 燈條分為兩支，長度各 540mm
• 每根燈條共 46 顆 LED ，組態為 23串2並。
• 燈珠規格: 7020 /3V。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

確認燈箱點亮無誤，將全機組裝回去，背光恢復了，影像也恢復正常了。

完修畫面:

連續測試 24小時，確認影像、聲音都正常，就可通知客人領回了。

維修編號: BL35
