Panasonic 42" 液晶電視 TH-L42B6W。

主訴症狀：就是開不了機。按下開機按鈕之後，指示燈一次閃一下紅燈。

以過去的文獻資料來看，「可能」是背光故障了，所以全機就進入不開機的狀態。

電視背面的銘板和型號:

打開電視後蓋，可以看到全機的結構。

主板：

電源板，負責供應全機的各種電力：

恆流板，負責驅動燈箱中的 LED 背光模組。

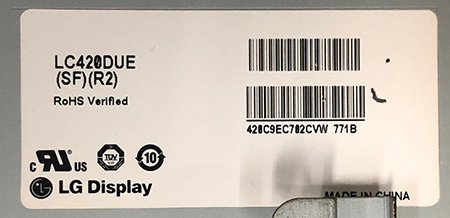

面板為 LG 大陸廠出的 LC420DUE  42" 面板。

經由外部測試，發現燈箱內的 LED 導通電壓不正常，導致整個背光電路故障，因而電視乾脆就開不了機，意思是告訴你該找人來修了。

所以接下來要做的事，就是打開燈箱，修復裡頭的 LED 背光模組。

依序移開保護框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與光罩。

本機背光規格：

• 直下式背光
• LED 共 50 顆，分為 5 支燈條，每支燈條上有 10 顆 LED
• LED 工作電壓：3V
• 燈條長度：82.3cm
• 兩組驅動迴路，一個推動2支燈條，另一個推動3支燈條

利用測試器，逐一檢測燈條上的 LED。不亮的、開路的、短路的都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，相較於玻纖基板的原燈條（上），散熱效果更為優異。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

每次完成 LED 的維修置換手術之後，我也會測量 LED 的工作電流，以了解 LED 的實際工作狀態。

以一般的直下式 LED 背光而言，LED 的工作電流在0.2A~0.25A 之間，算是相對安全的數值。電流太大，就會加速 LED 的耗損。

在這裡我們所測得的電流為 0.27A，這數值有大了一些。因此在這裡我們就將電流調降一些。

調降後的電流為 0.19A，大約也落在我們所預期的數值內。

將全機組裝回去，確認聲音、影像和各整功能都正常。

完修畫面：

連續測試 24 小時，確認各部分功能都正常，背光亮度也夠，便可以通知客人帶回去了。

維修編號： BL30
