禾聯 32" 液晶電視 HD-32DC5 HD-32DC6。
主訴症狀：開機有聲無影，只有聲音沒有影像。
一般常見的原因就是 -- 背光故障了。
判別的方法，可以用手電筒照射螢幕，便會隱約看到屏幕上的影像、選單、開機畫面。
也就是說，面板仍然正常地呈現影像，只是屏幕後面的背光沒有打出光線，所以還是看不到正常的影像。
電視背面的銘板和型號:
打開電視後蓋，可以看到全機的結構。
裡頭的組件相當簡潔，就只有一片三合一板（電源、恆流、驅動）而已。
三合一電路板
升壓恆流電路，用以驅動燈箱中的 LED 背光元件：

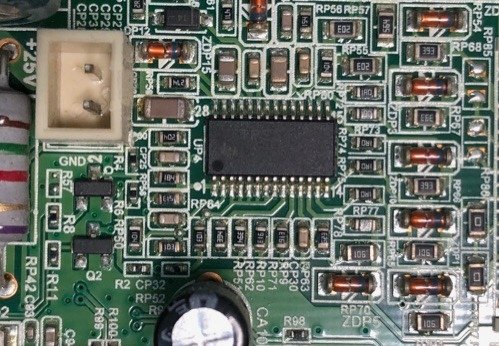

LED 驅動使用的是德州儀器的 TPS61196 晶片
AC 電源輸入端
核心處理晶片與周邊電路
機身後方的各式信號輸入埠：
從外部測試背光迴路，發現電壓異常，因此判斷應該是燈箱裡的 LED 燒毀了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。
燈箱中有 3 支燈條，每支燈條上有 7 顆 LED，所有燈條串聯成一個迴路。
拉近可以看到燈條上一顆顆的 LED。
利用測試器，可以逐條、逐顆地找出燒毀的 LED 顆粒。
為了保險起見，將所有的 LED 燈條全部更換為新品。
燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。
背光修復之後，我們也會檢測 LED 的工作電流。
以一般的直下式背光 LED 而言，電流值落在 0.2A~0.25A 之間，，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。
在這裡我們測到的數值居然有 0.32A....
所以這 LED 會過勞而英年早逝，也只是剛好而已。
因此接下來我會修改電路，將電流降低。
調降之後的電流約為 0.2A，已經落在我們所預期的範圍當中。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，背光亮度也夠，就可以通知客人帶回了。
維修編號： BL26
note:
RP9,RP71 = 91K // 91K -> 91K // 150K
