SONY 46" 液晶電視 KD-46NX720。

主訴症狀：開機後畫面上有部分特別地暗。

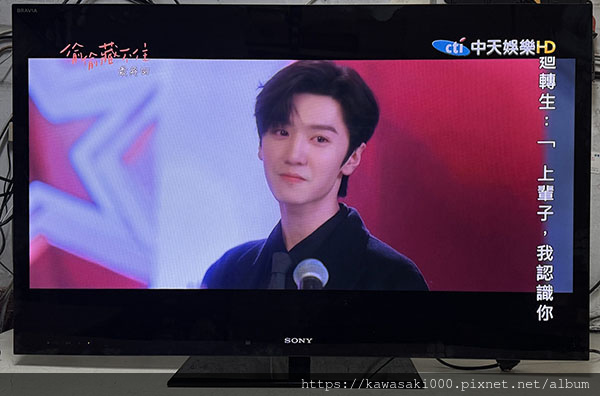

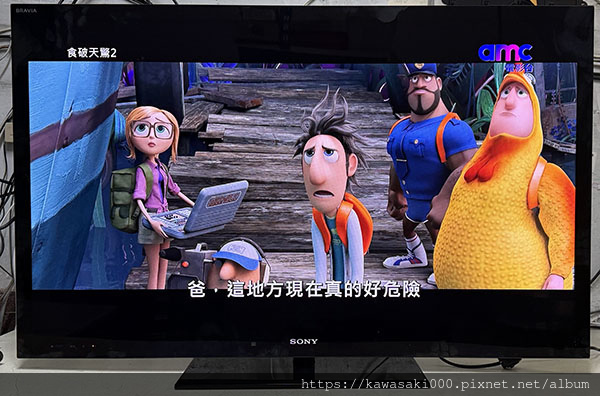

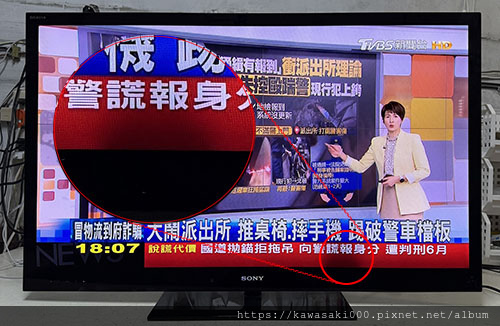

以上圖而言，畫面底部中間偏右，有一小塊區域特別地暗。而這塊區域明暗之間的對比，越靠底部則越明顯。

這看來應當是螢幕底部的一小段燈條沒有點亮所致。原因容後詳述。

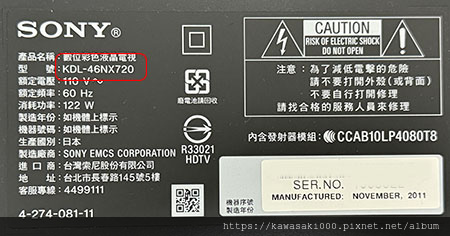

電視機背面的銘板和型號:

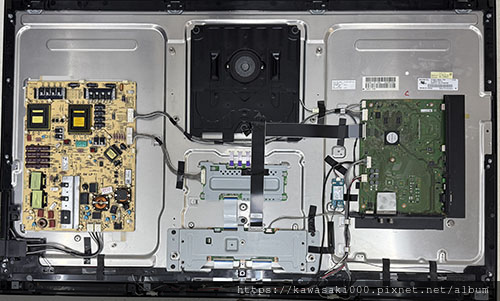

打開電視後蓋，可以看到全機的架構。

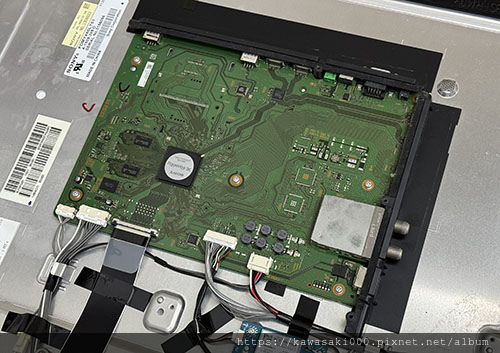

主板，又稱為「驅動板」

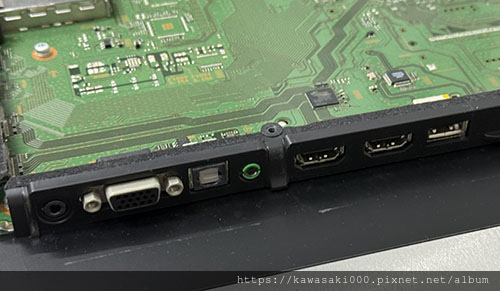

機身後方的各式信號輸入埠：

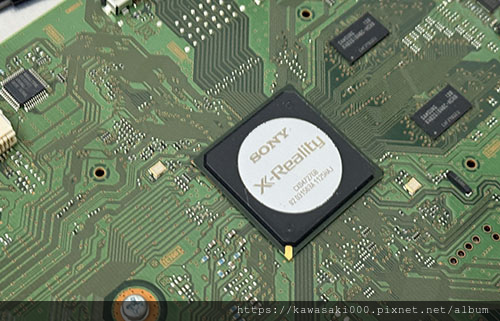

核心處理晶片與周邊電路

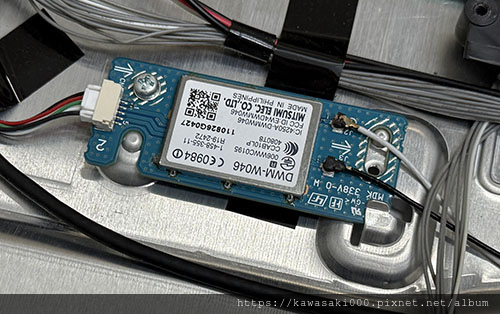

內建的 WiFi 無線上網模組。

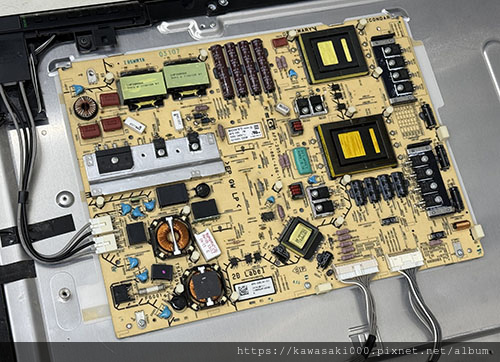

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

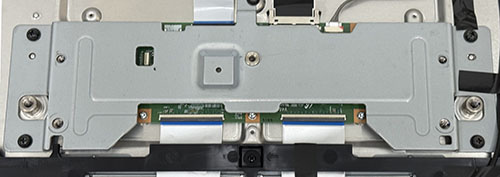

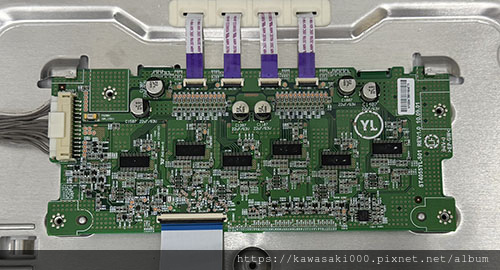

恆流板，位於機體的正中央，負責驅動燈箱中的 LED 背光元件。

邏輯板：

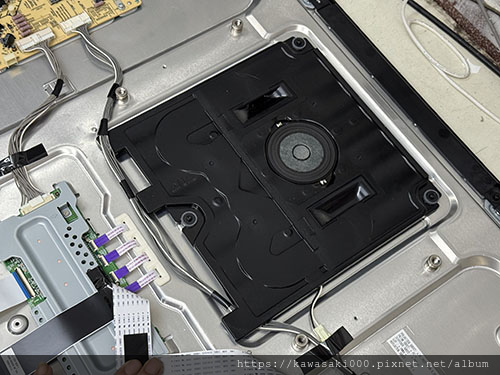

內建的重低音單體，音響效果也因此格外渾厚。

背光不良，那麼就先來看看背光牽涉到哪些部分。

背光的組成大致上有兩個部分，一個是燈箱裡的 LED 背光元件，另一個則是驅動這些 LED 的恆流板。

這台電視的背光燈條分佈在燈箱的上、下兩邊。總共分為 24 段。

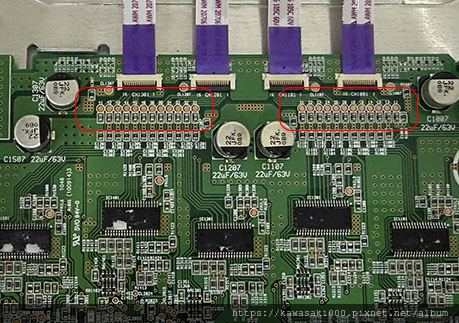

在恆流板上的燈條排線輸出端之前，有 24個測試點分別對應這 24 段的 LED。

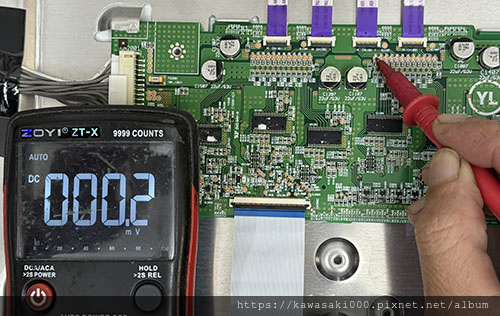

開機之後分別測試這 24 個測試點，很容易就可以找出故障段所對應的電路。

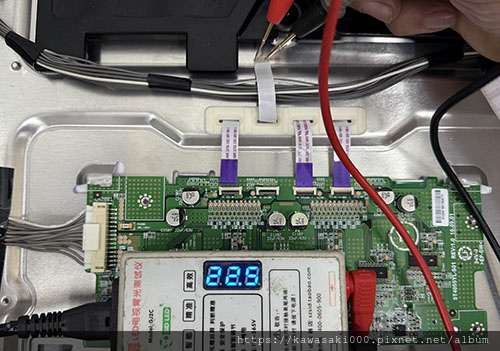

也可以利用測試器，逐一檢測各段 LED 燈條，看看 LED 的電壓與亮度是否正常。

將故障的電路排除之後，確認每一段燈條都有正常發光。

將機體重新組裝回去，背光恢復了，畫面也完整了，部分的暗帶也排除了。

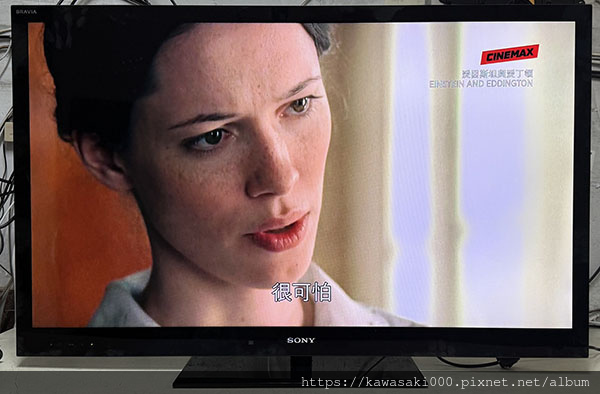

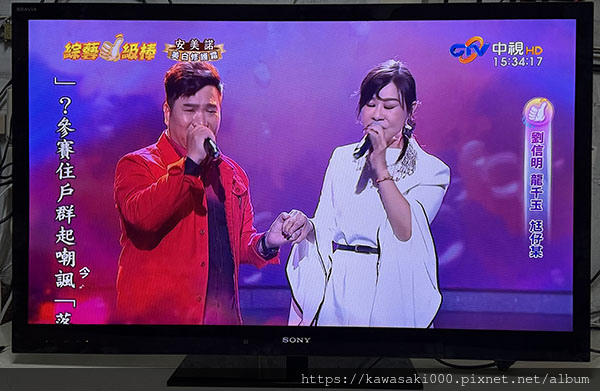

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL30

note:

CC = BD9276EFV
