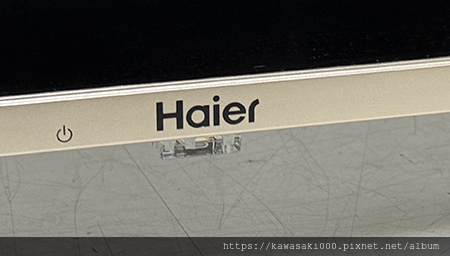

海爾 43" 液晶電視 LE43B9680U。

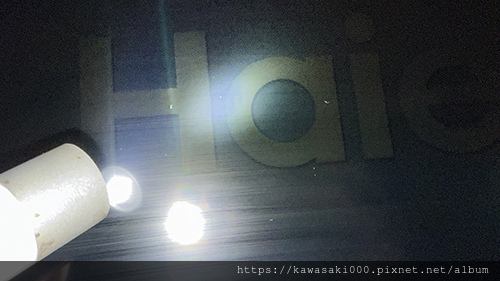

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

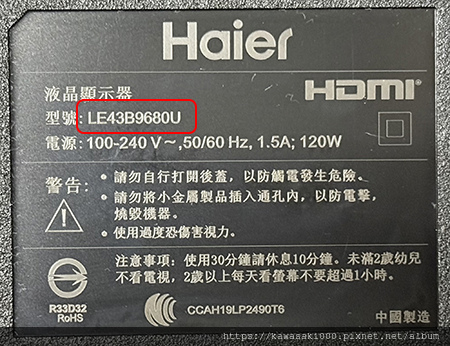

電視機背面的銘板和型號:

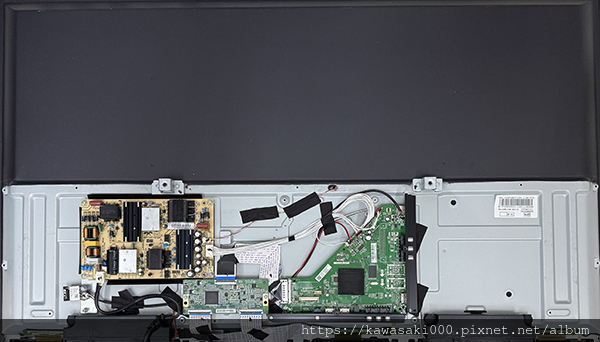

打開電視後蓋，可以看到全機的架構。

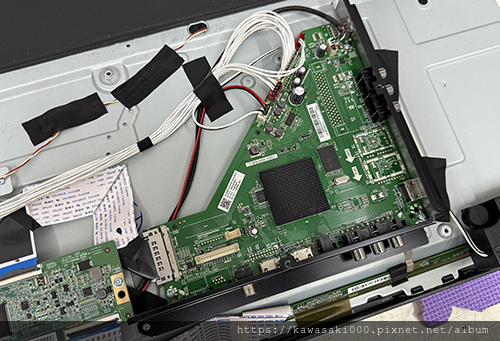

主板，又稱為「驅動板」

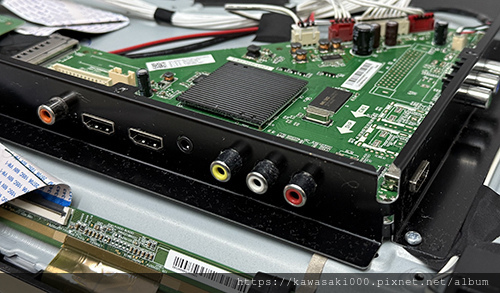

機身後方的各式信號輸入埠：

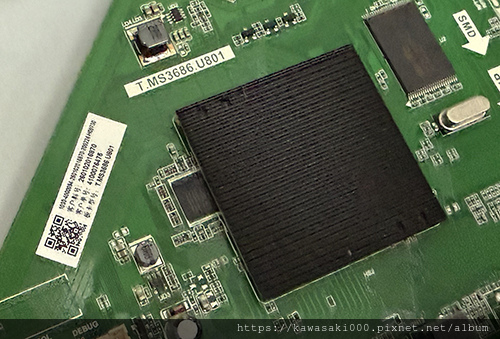

核心處理晶片與周邊電路

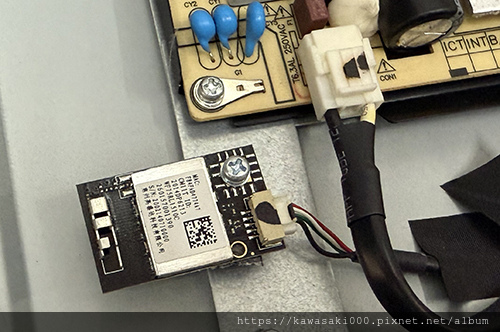

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

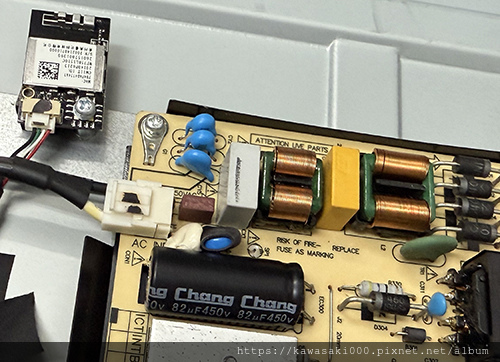

AC 電源輸入端：

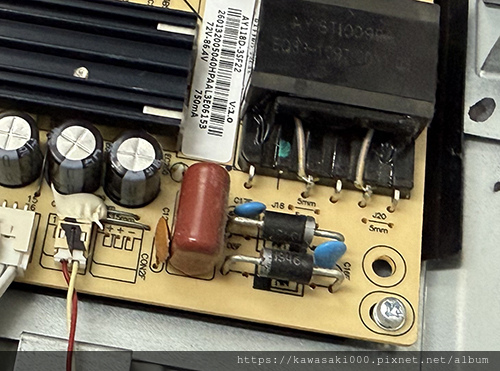

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

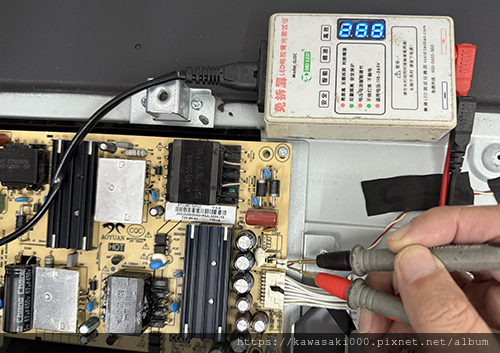

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

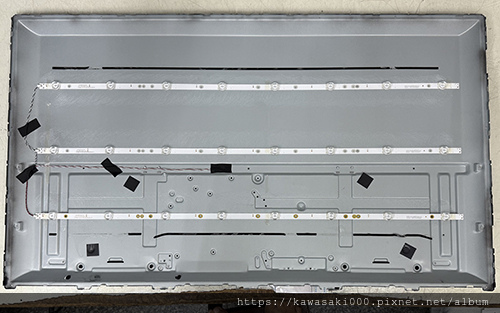

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

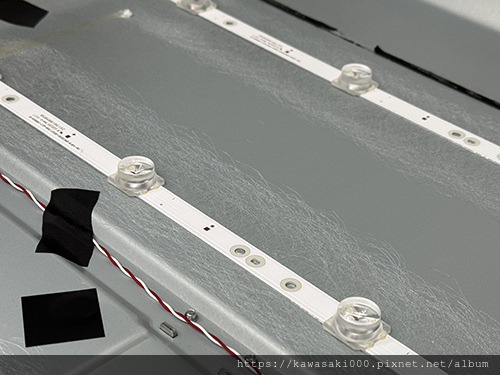

拉近可以看到燈條上一顆顆的 LED 與凹透鏡燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：868mm
• LED 共 24 顆，分為 3 支燈條，每支燈條上有 8 顆 LED
• LED 工作電壓：3V

由於所有的 LED 與燈條都是串聯在一起的，因此只要有一顆 LED 燒斷了，整個背光就會完全熄掉。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

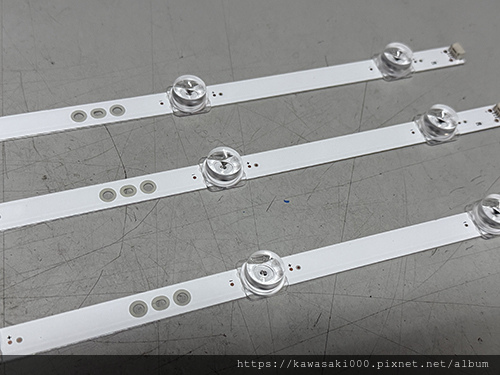

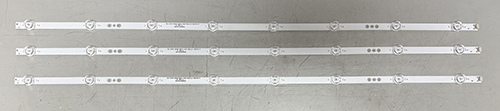

準備好全新的燈條：

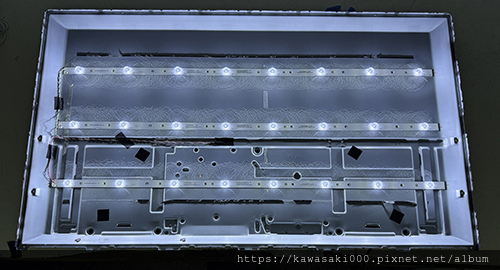

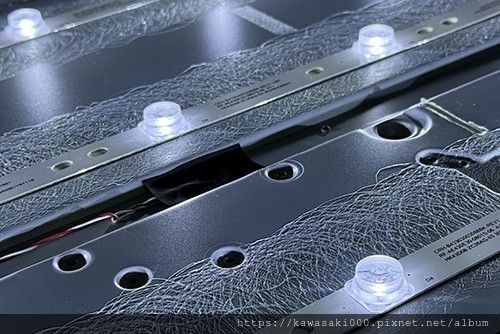

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

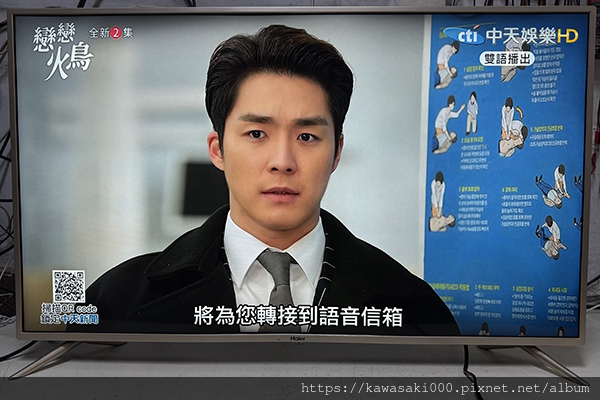

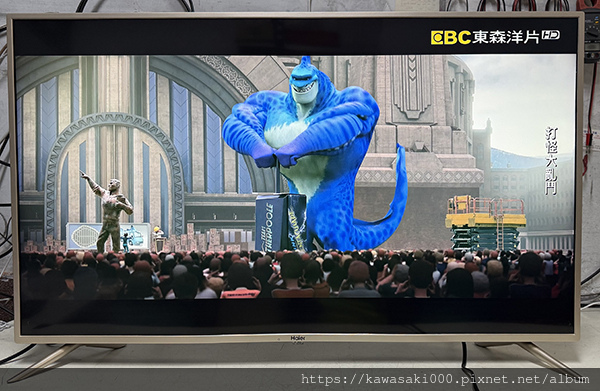

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL32

note:

item = 06-43F9-SMC3030-0D22-3X8-W12-190826-B
