SONY 60" 液晶電視 KDL-60W850B 與 KDL-70W850B。
兩者除了面板尺寸不同之外，電路幾乎完全相同，故障原因也一樣，因此一起討論。

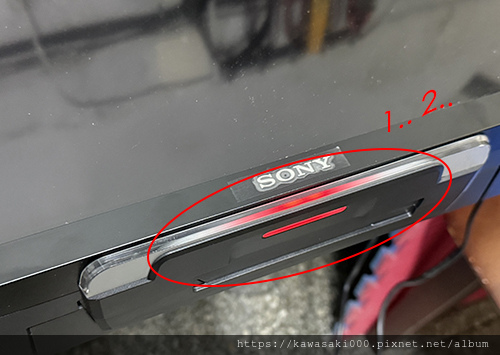

主訴症狀：通電之後，螢幕下方的電源燈一週期兩下地循環閃爍，無法開機，無論按鍵或是遙控都沒有作用。
更嚴重的話，連紅燈也不閃，全機完全沒有任何反應，更別說是開機了。

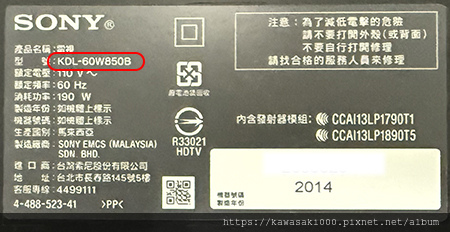

電視背面的銘板與型號：

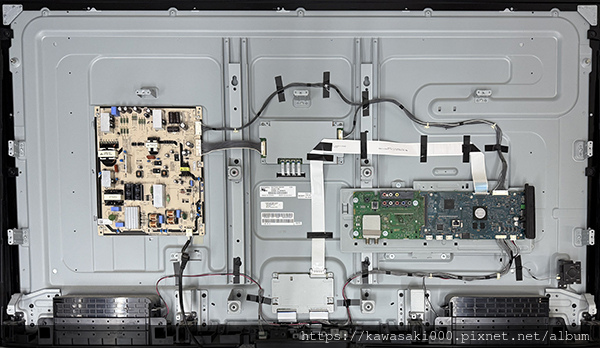

打開電視後蓋，可以看到全機的架構：

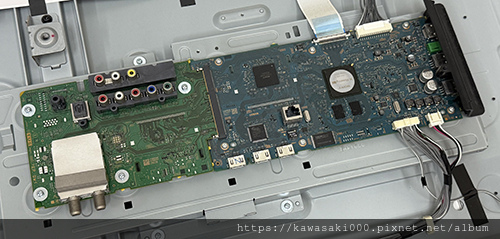

主板，分為左右兩段，又稱為「驅動板」。

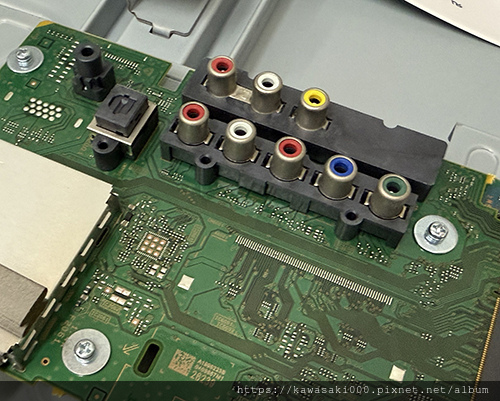

右半邊的綠色段，主要是整合各式訊號來源，分開來也許是為了因應各國的電信法規，在設計上更具有彈性。

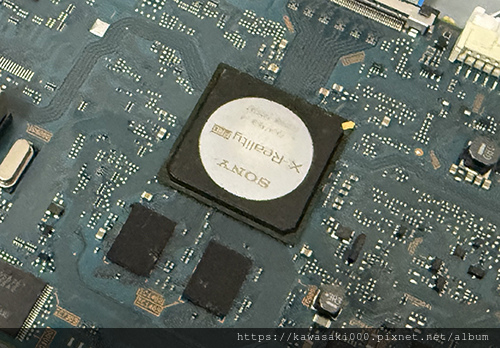

左邊的數位處理段，主要是核心運算以及各式數位信號的彙整。

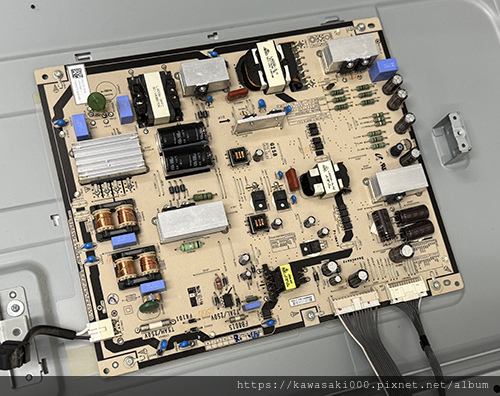

電源板，提供全機所需的各種電力。
電源 DC 輸出端：

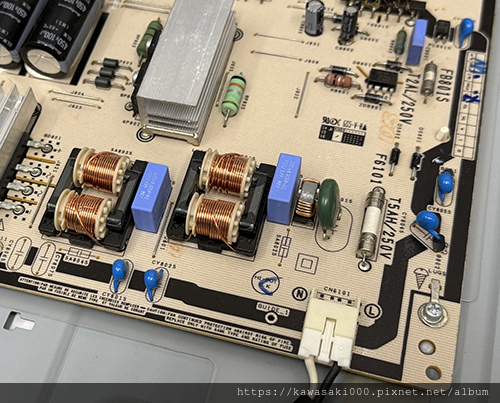

電源 AC 輸入端：
恆流板，用以驅動燈箱裡的 LED 背光模組。

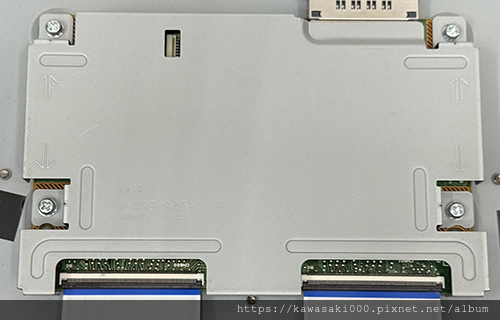

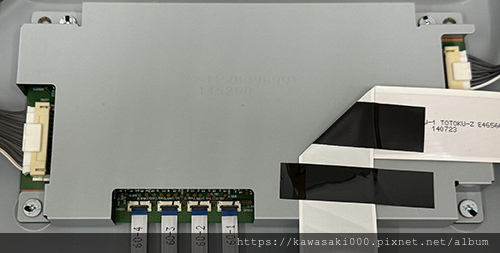

邏輯板：
內部大致檢視完畢，接下來便開始進行檢測與解析。
依照 SONY 官方相關維修手冊的解說，電源燈閃紅燈兩下，應當跟「電源」有關吧。
不管你信不信，反正我是相信了！
只是電源所牽涉的範圍其實也很廣，整個電源板都算，其次主機板上的好幾組 DC-DC 電壓轉換器，也算是電源的延伸。
甚至有時燈箱裡的背光燈條短路，把整個系統的供電都拉下來了，同樣也會紅燈閃兩下。
不過既然電腦板還知道要閃兩下紅燈給你看，至少表示待機電源還正常。
無論如何，先從電源板開始測吧。

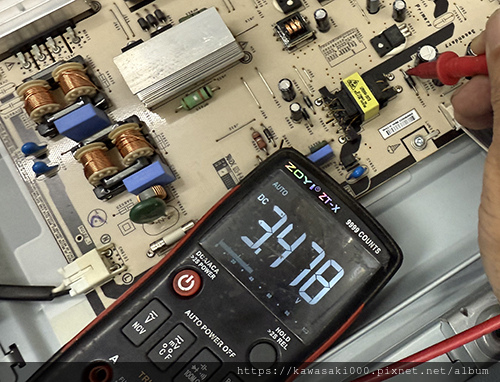

測試 3.3V 待機電源，正常！

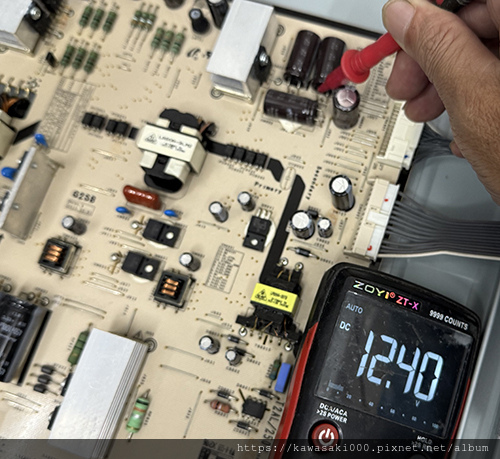

測試 12V 供電，正常！

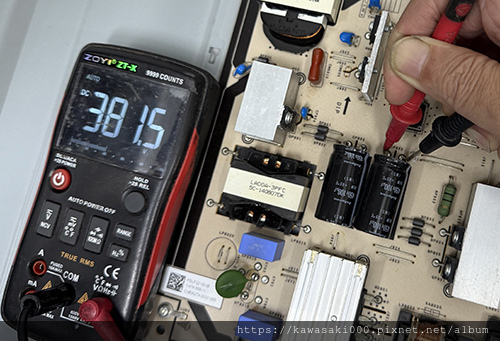

測試一次測的主供電，測得 381V，表示主供電和 APFC 功因校正電路都正常工作。
那麼看來只剩下主電源了。
將燒毀的零件更換為新品，所有的供電都恢復正常了，電視也可以開機了。影像、聲音也恢復了。

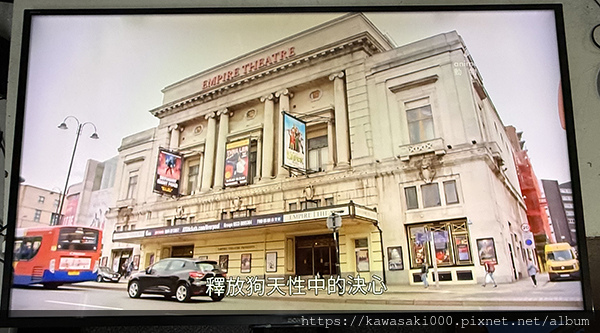

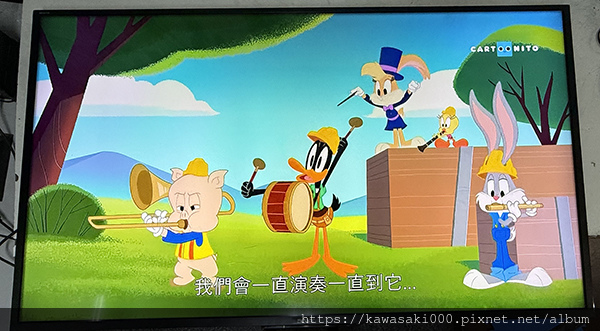

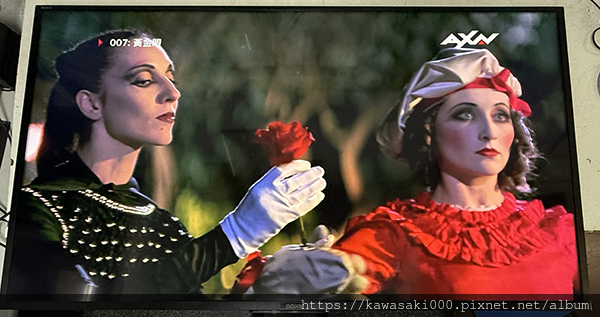

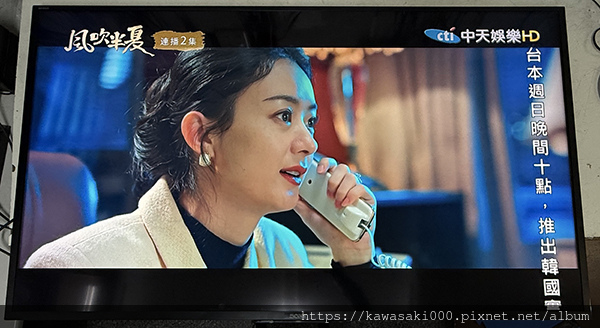

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P35
note:
NTC = DSC 15D-15 335. fraction
