飛利浦 55" 液晶電視 55PUH7374。

主訴症狀：初期的時候，護面上有部分區域明顯偏暗，伴隨著明暗的閃爍。到後來看到一半，畫面就整個暗掉。

以上圖而言，上方水平約 2/5 處，有一道水平暗帶，甚至伴隨著明暗閃爍。然而由於燈箱內的光線會擴散，所以這種暗帶不是很明顯。

症狀更加的重的話，開機畫面只閃了一下，隨即整個暗掉，只有聲音沒有影像。此時如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

到後來更為嚴重，開機連閃一下也沒有，畫面就是一整個暗的。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

內建的 WiFi 無線上網模組

本機的另一個「亮」點，機身後方週緣的一整圈 LED，啟動後會隨著畫面影音變化閃動，稱之為「流光溢彩」(Ambilight)。

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

DC電源(灰色線)與燈條(紅黑線)輸出端。

邏輯板：

面板為冠捷 TPV 大陸廠生產，料號：TPT550J1

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與凹透鏡燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：550+533mm
• LED 共 50 顆，分為5支燈，每支燈條上有 10 顆 LED
• LED 工作電壓：3V
• 何處購買﹔在蝦皮、露天拍賣搜尋「尚敏」、「55PUH7374」即可。

將背光再度點亮看看﹔

5 支燈條當中，第二支燈條條已經熄掉了，與故障畫面果然吻合。。

由於這五支燈條是並聯的，因此即使有一條燒斷了，背光也不見得就會馬上熄掉。所以往往還是要把燈箱打開來，才能確認燈條的狀態。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，再度點亮背光，確認所有的 LED 確實點亮。

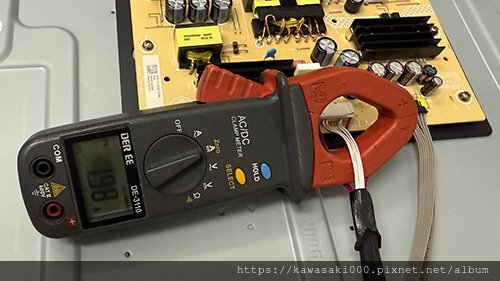

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將5個燈條迴路並在一起測量。

LED 電流太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 2.18A/5=0.436A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 1.98A/5=0.39。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45

note:

 item = LB-GM3030-GJ0D22555X10AN22
