SONY 55" 液晶電視 KDL-55HX750。

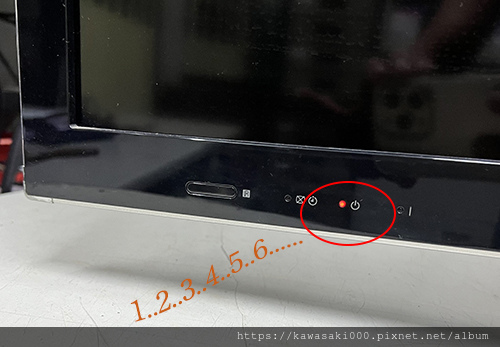

主訴症狀：根據機主自己的描述，電視看到一半，就突然跳機，接著電源燈變為規律性地連續一次閃6下紅燈，就這麼一直再也無法開機，無論遙控器或是按鈕都沒有作用。

最近很多新出的電視，當發生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 SONY 官方所提供的資料，電源燈閃6下，很有可能是「背光」的問題。

不管你信不信，反正我是信了！！

接著就來進行解析吧！

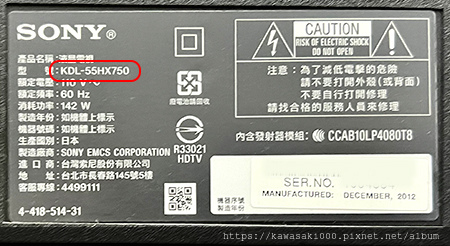

電視機背面的銘板和型號:

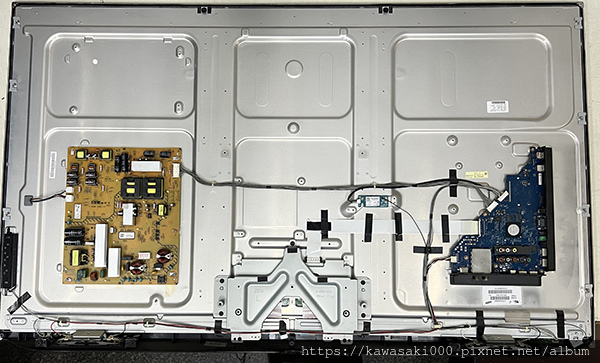

打開電視後蓋，可以看到全機的架構。

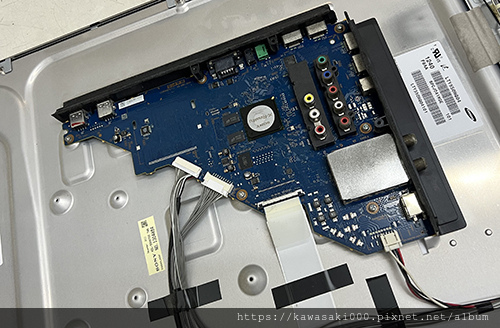

主板，又稱為「驅動板」

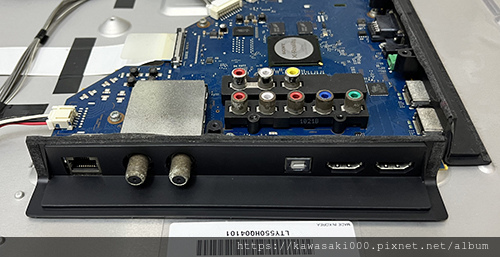

機身後方的各式信號輸入埠：

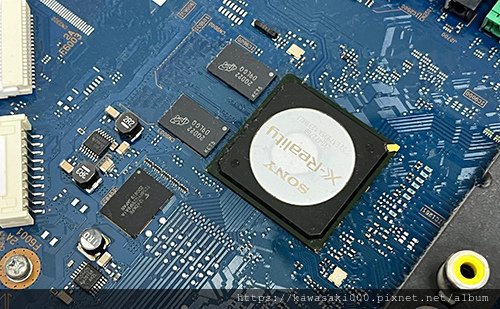

核心處理晶片與周邊電路

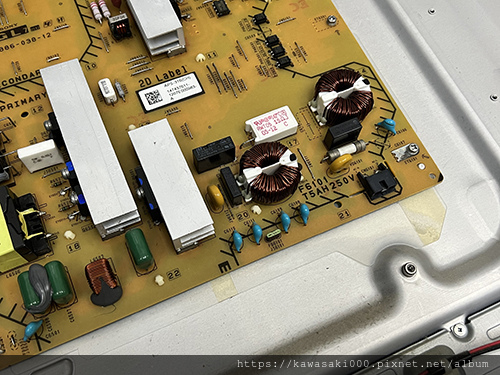

電源板，負責供應全機所需的各種電力

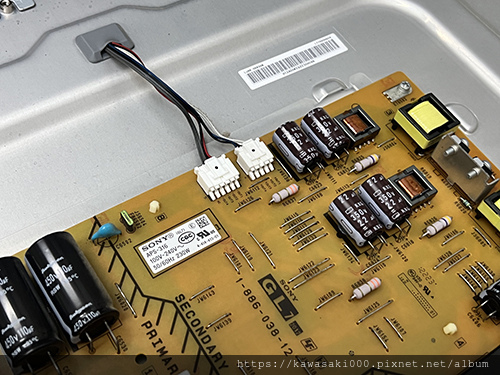

AC 電源輸入端：

DC 電源輸出端：

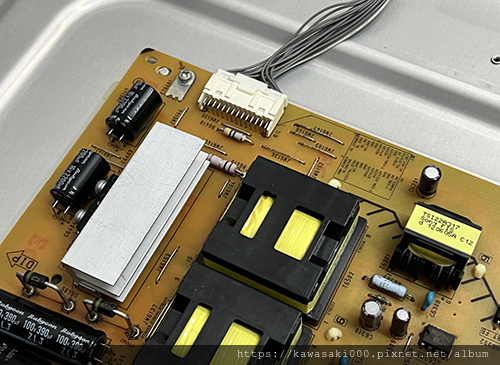

昇壓恆流電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

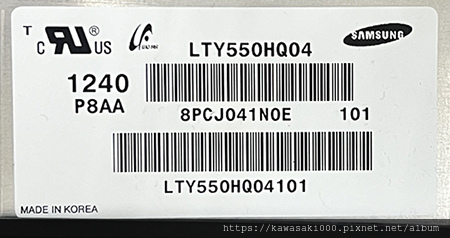

面板料號： LTY550HQ04，韓國三星製造

從外部逐一測試，，發現燈箱內的 LED 電壓和亮度的反應不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

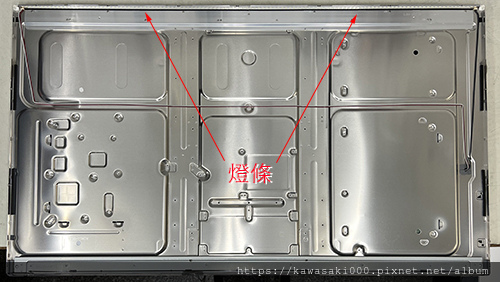

燈條位於燈箱的上邊，拉近可以看到燈條上一顆顆的 LED。

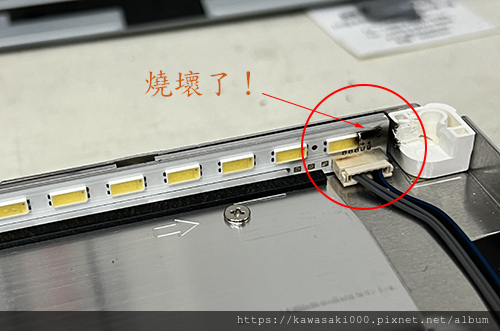

在這裡也可以明顯看到，燈條上有明顯燒壞的痕跡。

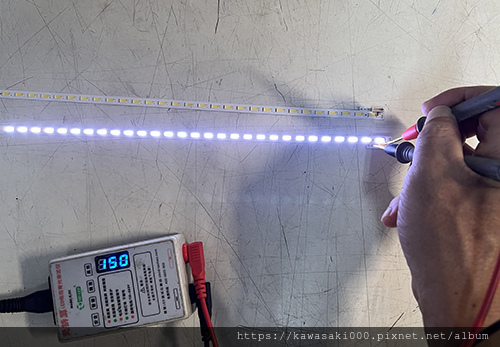

拆下來的燈條，利用測試器，可以逐條、逐段、逐顆地檢測，不亮的、短路的、燒毀的，都可以檢測出來。

本機背光規格：

• 側投式背光，上邊單側發光。
• 燈條左右各一支
• 燈條長度：605mm
• 每支燈條上有 58 顆 LED
• LED 工作電壓：6V

為了保險起見，將所有燈條全部換裝為全新燈條。

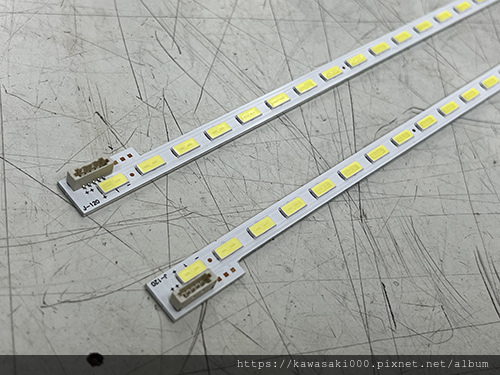

準備好全新的燈條：

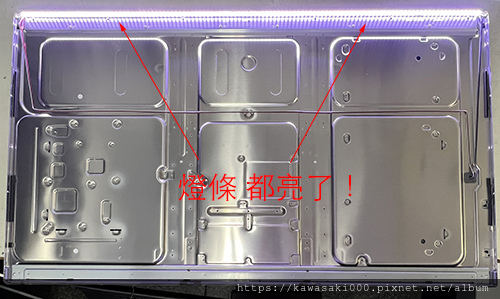

燈條全部更新完畢，再度點亮背光，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

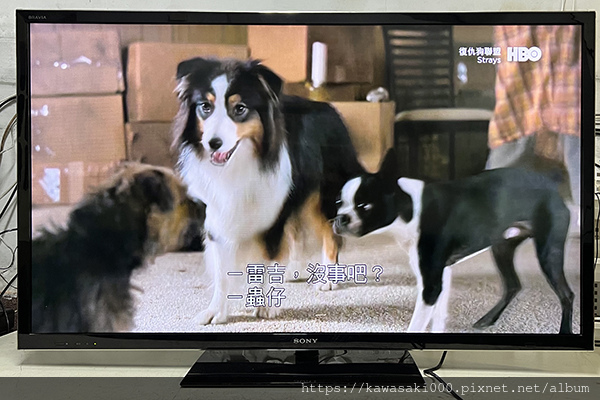

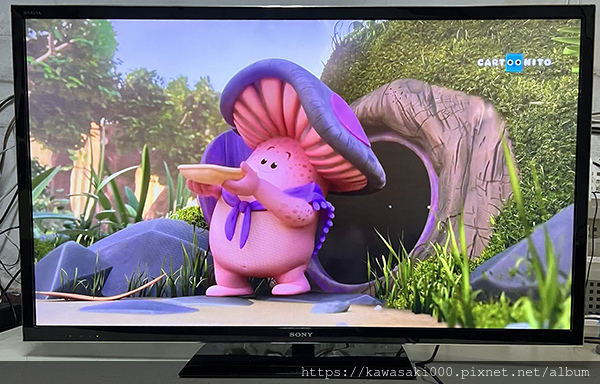

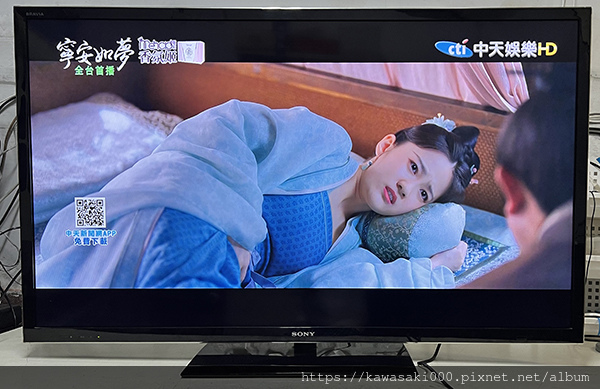

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： P45
