禾聯 55" 液晶電視 HD-55UDF26。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。此時如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

DC-DC 電壓轉換供電模組

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

燈箱料號： C550U16-E5-L，中國製

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

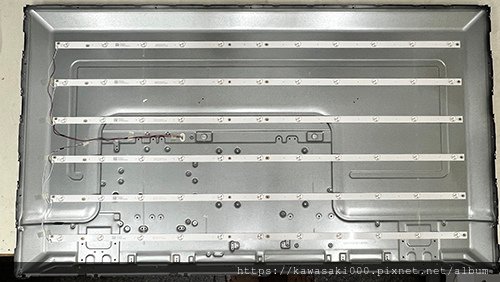

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• LED 共 66 顆，分為 6 支燈條，每支燈條上有 11顆 LED
• LED 工作電壓：3V

由於燈箱中所有的燈條噢 LED 都是串聯在一起的，因此只要有一顆 LED 燒斷了，整個背光就會完全熄掉。

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將燈條修復之後，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，將兩組 LED 並在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.74A/2=0.37A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.47A/2=0.24A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

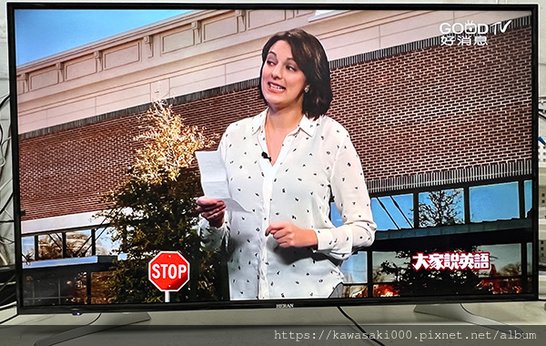

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL50

note:

RS = [0.91+0.91]// [0.91+0.91] -> [0.91+0.91]// [0.91+5.6]

item = LB-C550F14 (55D2000i)
