禾聯 39" 液晶電視 HF-39AC1。
主訴症狀：開機後畫面閃一下就整個變黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
整個機箱當中，總共也只有一大塊電路板，這塊電路板將電源、主控以及背光高壓驅動整合在一起。這種架構在許多消費型的機種當中，相當常見。
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
內建的 WiFi 無線上網模組
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
面板料號： C390X17-E7-A
從有聲無影，但是面板仍可成像這點來看，有可能是背光故障。而背光機構則可以分成兩部分，一個是燈箱內的 LED 背光模組，另一個則是驅動 LED 的昇壓恆流電路。
首先從外部進行測試，發現燈箱內的 LED 電壓與亮度變化還算正常。
再來仔細檢視背光驅動電路，結果我們發現，有兩顆電解電容的頂部，已經腫起來了。
這兩顆電容，負責主電源供電的整平。腫起來則表示它們已經嚴重老化，因此有效容量不足。
這麼一來就說得通了，主電源供應不穩，背光輸出就難以正常工作。
將有老化疑問的電容，更換為日系的全新電容：
重新開機，背光恢復了，影像也恢復正常了。

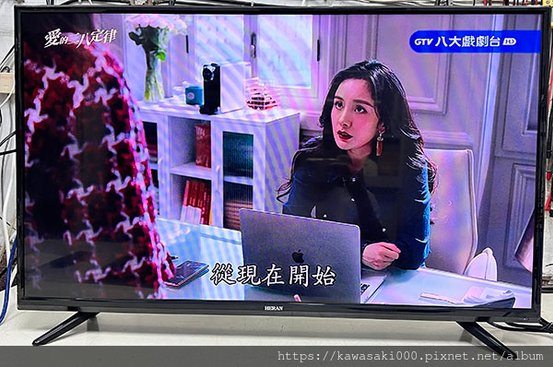

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： HV19
