SHARP 46" 液晶電視 LC-46G7T。
主訴症狀：初期使用到一半，畫面、聲音就突然消失，只剩下紅色的電源燈約每 1.6 秒閃一下。
此時不論按下遙控器或是按鍵，都不會有任何的反應。
運氣好的話，給它關機一陣子，冷機之後重新開機，又可以看一陣子。接著沒多久又再度跳機。
嚴重的話，從此再也開不了機。
電視背面的銘板與型號:
當電視發生故障時，它會將故障部位以電源指示燈的閃爍方式提醒維修人員，以利於快速研判故障點。不同的閃爍次數，就表示不同的區塊故障，這就稱之為故障碼 (error code)。
SHARP 其他類似機型的原廠維修資料當中，剛好有提到，雖然未必靠譜，總也算是個參考的線索。
由表中看來，閃一下應當是背光故障。
心裡有個譜，接下來就可以開始動工了。
打開背蓋後，可以看到整機的組件與架構。 不論工藝或是用料、組裝，都相當紮實工整。
主板：
機身後方的各式信號輸入埠：

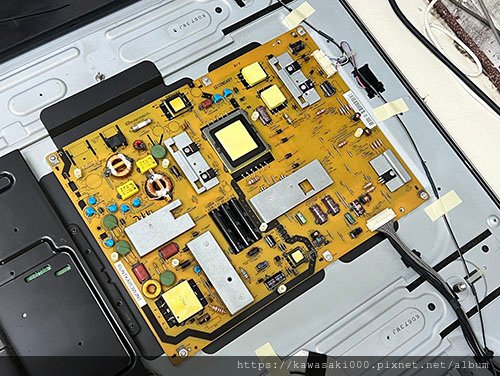

電源板/恆流一體板：
昇壓恆流電路，用以驅動燈箱中的 LED 背光模組：
AC 電源輸入端
邏輯板：
內建的重低音喇叭單體，因此音色也格外渾厚。
從外部測量，發現燈箱中的 LED 有不正常的電壓變化。
由此判定，應當是燈條故障了，剛好也與電視一開始就回應給我們看的故障代碼相符合。
接下來就是打開燈箱，依序移除前框、面板、擴散片、導光板，就可以看到燈箱底部的燈條。
拉近細看，可以看到燈條上一顆顆的 LED 燈珠。
本機背光規格：
- 側投式背光，燈條分佈於燈箱下邊。
- 共有左右兩支燈條，燈條長度=523mm *2。
- 每支燈條有74顆 LED
- LED 組態 : 37S2P
- LED 工作電壓：3V。
利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，開路的、短路的、不亮的，都可以檢測出來。
為了保險起見，將燈條更換為全新品。
準備好全新燈條:
燈條全部更新完成，重新點亮背光，確認所有的 LED 都正常點亮。
將電視組裝回去，重開機測試。
「咦！背光都修好了，怎麼指示燈還是繼續閃呢？」
這是因為，我們還得做個回復初始設定的動作。
步驟一：
拔掉插頭，靜置至少 10 秒，以確定電視內殘餘的電量都放完了。
步驟 二.
同時按下電視機右側邊的 "輸入" 和 "音量-" 鍵不放 ，插上電源插頭，一直等到畫面出現，才放開按鍵。
操作正確的話，畫面上會出現一個大 "K" 的符號，表示進入了檢測模式 (inspection mode)。
步驟三：
同時按下電視機的 "頻道﹀" 和 "音量-" 鍵 ，進入工程模式畫面。
在工程模式畫面當中，分隔成好幾個頁面，在這裡列出了許多電視機內部的設定參數。可以利用遙控器上的方向鍵與頻道按鈕可以來選擇與設定。
在這當中我們可以看到一個項目：
LAMP ERROR :----
意思是之前你這台寶貝電視，已經連續好幾次嘗試正常開機，但是都因為背光故障而失敗了。所以它就乾脆掛在那裡等人來救。
接下來我們要做的事，就是將這些故障次數歸零。
步驟四.
利用遙控器的方向鍵，選擇並執行第2頁的 "LAMP ERROR RESET"，將背光故障次數歸零。
拔掉插頭再重插，這時電源燈應該就會變成待機的紅燈。然後就可以利用電源按鍵開機了。
開機之後又會請你重新設定語系、使用場合、頻道掃描，完成之後全機就應該恢復正常了。
完修畫面：
完修後經過 24 小時的連續測試，確認聲音、影像、亮度與各部份功能能都正常，而且也不會再斷電跳機，便可以通知客戶帶回去了。
維修編號： BL45
