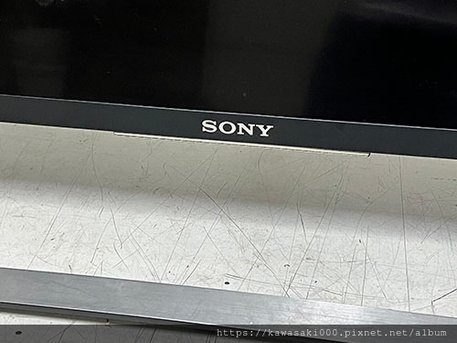

SONY 55" 液晶電視 KD-55X8500E。
主訴症狀：剛開始的時候，開機觀看一陣子，就突然無聲無影，電源燈從白燈轉為每次 6 下地規律循環閃紅燈。隔一陣子機器放冷之後，又可以觀看一會兒，然後還是會跳機。
到後來更嚴重些，連開機畫面都還沒看到，電視就直接閃退，同樣的每次閃 6 下紅燈。
一些比較高檔的電視，發生故障時，電源指示燈就會閃爍不同的次數，好讓維修人員能夠初步判別，故障點發生在哪個區塊，這就稱之為「故障碼」（Error codes）。
依照 Sony 官方服務手冊的解說，電源燈紅燈閃 6 下，應當跟「背光」有關吧。
不管你信不信，反正我是信了!
接著就來進行解析吧！
電視背面的銘板和型號：
打開電視後蓋，可以看到全機的架構。
主板，又稱為驅動板：
核心處理晶片與周邊電路：
機身後方的各種信號輸入埠：
內建的 WiFi 無線上網模組，和電源指示燈、紅外線接收器，一起整合在機體的「下巴」裡頭：
電源板，負責提供全機所需的各種電力。
AC 電源輸入端：
升壓恆流電路，負責驅動燈箱內的 LED 背光元件。
從電源燈閃 6 下這線索，初步推測可能跟「背光」有關。而背光的構成主要有兩個部分：一個是燈箱內的 LED 燈條，另一個則是驅動 LED 的升壓恆流電路。
先從外部測試背光迴路，在測量當中發現，電壓反應與燈箱內的亮度並不正常。看來應當是燈箱裡的 LED 燈條出問題了。
好消息是，確認並縮小了故障的範圍；壞消息是，接著就得要心驚膽戰地打開面板來維修燈箱了。
小心翼翼地依序移開外框、面板、擴散片、導光板、反射片，便可以看到完整的燈箱內部。
燈條位於燈箱的下側，共有左、右兩條。拉近可以看到燈條上一顆顆的 LED。
本機背光規格：
- 側投式背光，燈箱下方單側發光。
- 燈條長度：60 cm，共 2 支。
- 每支燈條有 51 顆 LED，分為 3 段，每段 17 顆 LED
- LED 工作電壓： 6V
利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，愛亮不亮的、開路的、燒斷的，都可以檢測出來。
為了保險起見，將所有的燈條更換為全新燈條。
準備好全新燈條：
將燈條全部更新之後，將背光重新點亮，確認所有的 LED 都確實點亮。
換上全新燈條之後，如果燈條還是沒能全部點亮的話，那麼有可能是昇壓恆流電路故障了。
這台電視的升壓恆流電路，是以模組的方式結合在電源板上。取下散熱片就可以看到模組的全貌與核心控制晶片了。
將老化的零件更新之後，背光恢復正常。
將面板與機體重新組裝回去，影像恢復正常了，也可以順利開機不閃退了。。
完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，也沒再跳機亮紅燈，就可以交給客人帶回了。
維修編號： BL48
