飛利浦 65" 液晶電視 65PUH6052/96。

主訴症狀:開機之後, PHILIPS 的 LOGO 只出現一下就完全熄掉,只有聲音沒有影像。


這時如果拿手電筒照射螢幕的話,隱約還是可以看到淡淡的影像。

簡單來說,這大多是背光故障了。

電視機背面的銘板和型號:

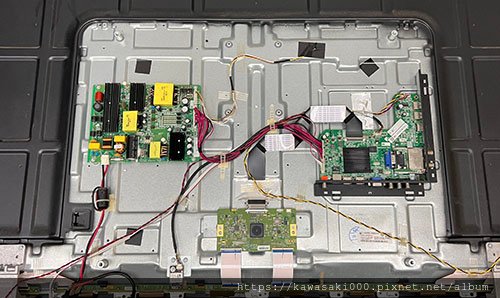

打開電視後蓋,可以看到全機的架構。

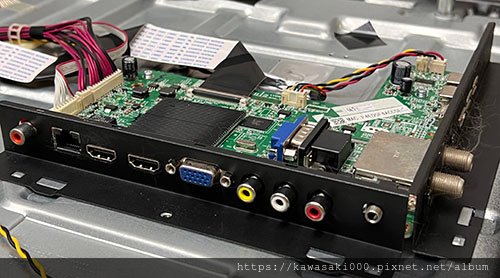

主板,又稱為「驅動板」


機身後方的各式信號輸入埠:


核心處理晶片與周邊電路


電源板,負責供應全機所需的各種電力


AC 電源輸入端:


升壓恆流電路,負責驅動燈箱中的 LED 背光元件。


邏輯板:


燈箱料號: K650WD7


內建的 WiFi 無線上網模組


全機大致瀏覽過一次,接下來進行測試與解析。

從外部觀察,燈箱中應當有 3 組驅動迴路。逐一測試,發現燈箱內的 LED 電壓與亮度變化不正常。


因此初步研判,應當是燈箱中的 LED 故障了。

好消息是,進一步確認並縮小故障的範圍所在;壞消息是,接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反光膜,便可以看到完整的燈箱內部。

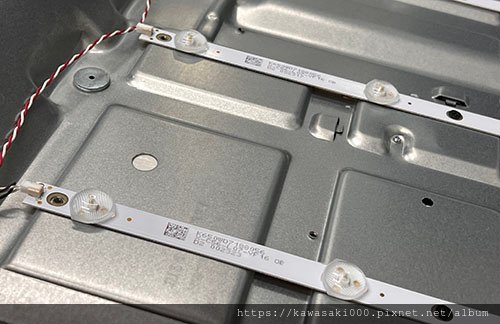

拉近可以看到燈條上一顆顆的 LED 與光罩。


本機背光規格:

  • 直下式背光,分為 3 組驅動迴路。
  • 燈箱中有 12 支燈條,直式排列,每支燈條有 8 顆 LED。
  • 燈條料號 : K650WD A1

利用測試器,可以逐條、逐顆地檢測出故障的 LED,不亮的、開路的、燒斷的,都可以檢測出來。


為了保險起見,將所有燈條全部換裝為全新燈條。

準備好全新的燈條:


新型燈條(下)為鋁基板材質,比原來玻纖鋪銅材質的燈條(上),散熱效果要來得好,因此理當更為耐用。

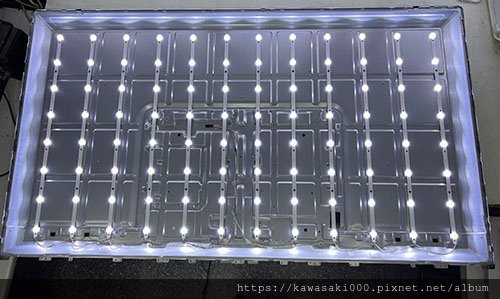

燈條全部更新完畢,先行點亮所有的 LED,確認所有的 LED 確實點亮。


背光修復之後,我們也會檢測 LED 的工作電流。


為了降低測量誤差,我們將 3 個迴路併在一起測量。

以一般直下式的背光而言, LED 電流在 0.2A~0.25A之間,是個相對安全的數值。太高的話,就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.94A / 3 = 0.31A,稍微偏高了一點,因此接下來要修改電路,將電流降低一點。


調降之後的電流約為 0.76/3=0.25A,已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去,背光恢復了,影像也恢復正常了。

完修畫面:





完修後連續開機測試 24 小時,確認功能、影像正常。便可通知客人帶回了。



維修編號: BL55

















note:

Rs= [2.2*2]  // [2.7*4] ->  [2.2*1]  // [2.7*4]
