奇美 32" 液晶電視 TL-32A700。

主訴症狀：開機後看一陣子，畫面就變成一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

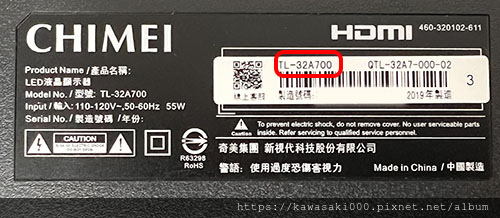

電視機背面的銘板和型號:

接著就來看看，這台電視裡頭發生了什麼事。

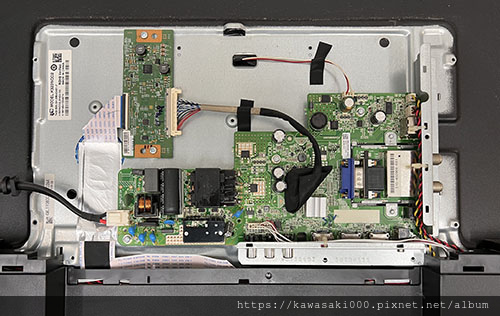

打開電視後蓋，可以看到全機的架構。

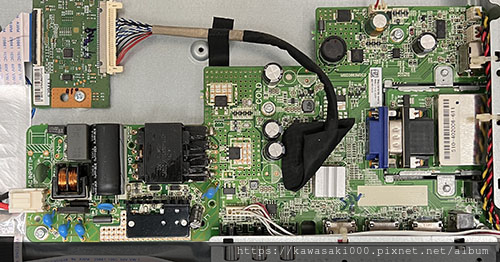

整個機箱裡頭，總共有只有兩大塊電路板。

最大的那一塊主電路板，將供電、背光驅動與主控整合成一整塊。這種架構在許多消費型的機種當中，相當常見。

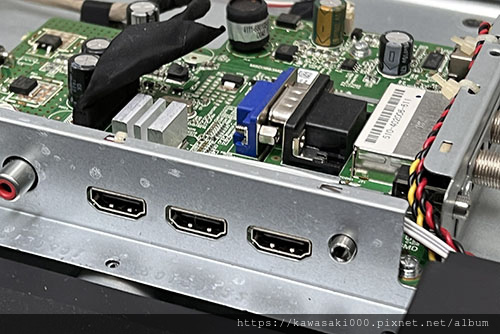

機身後方的各式信號輸入埠：

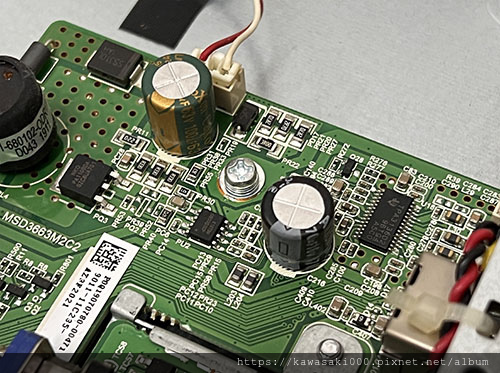

核心處理晶片與周邊電路

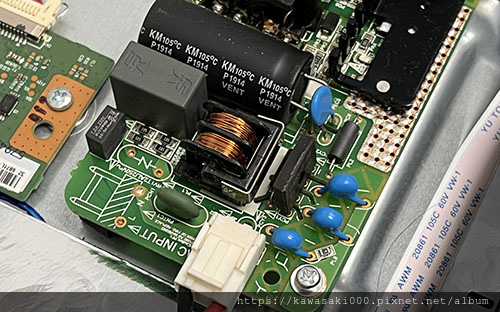

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

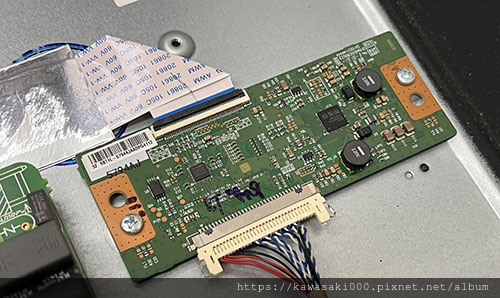

邏輯板：

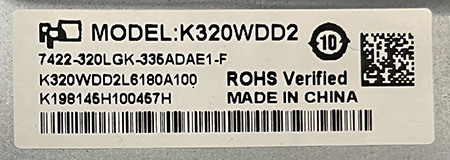

燈箱料號：K320WDD2

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

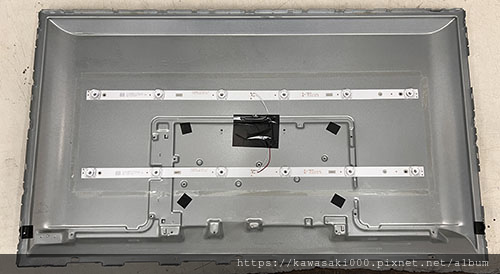

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

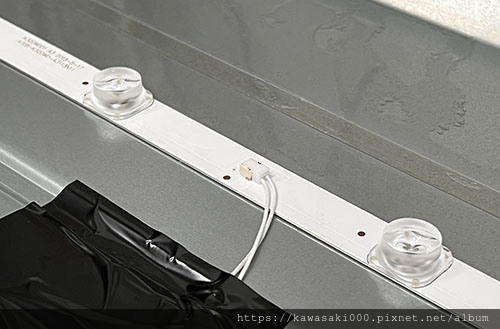

拉近可以看到燈條上一顆顆的 LED 與燈罩。執得一提的是，這裡所使用的燈罩是凹透鏡，這種凹透鏡可以有效降低燈箱的厚度。

本機背光規格：

• 直下式背光。
• 燈條長度：572mm
• LED 共 12 顆，分為 2 支燈條，每支燈條上有 6 顆 LED
• LED 工作電壓：3V

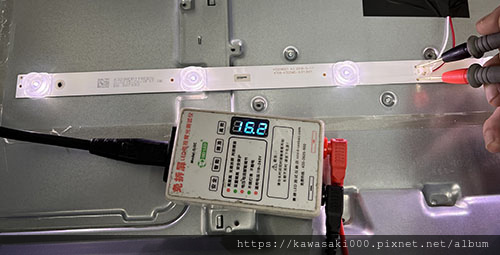

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

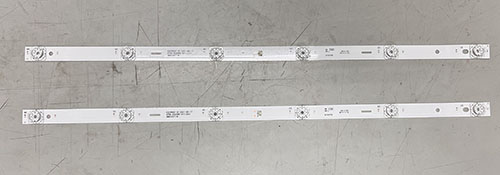

準備好全新的燈條：

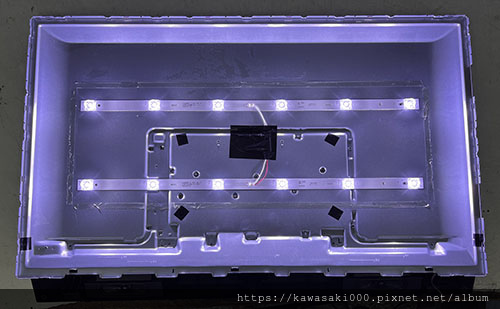

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

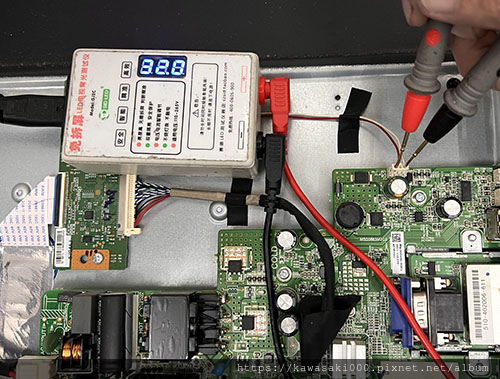

背光修復之後，我們也會檢測 LED 的工作電流。

在這裡我們所測得的電流為 0.54A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

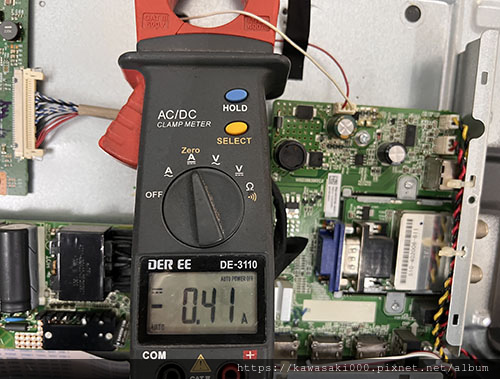

調降之後的電流約為 0.41A，電流太低的話，也會降低畫面的明豔度，就看不到一些暗色帶的細節了。

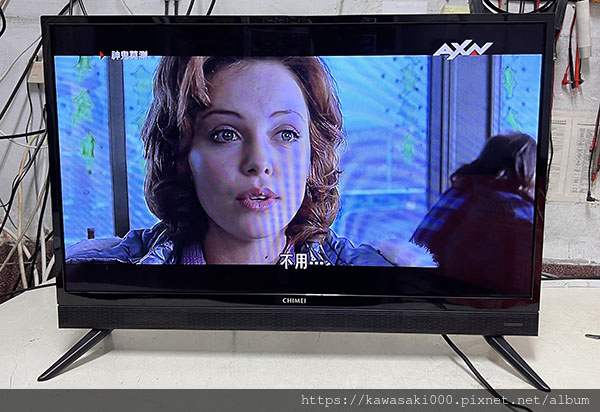

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

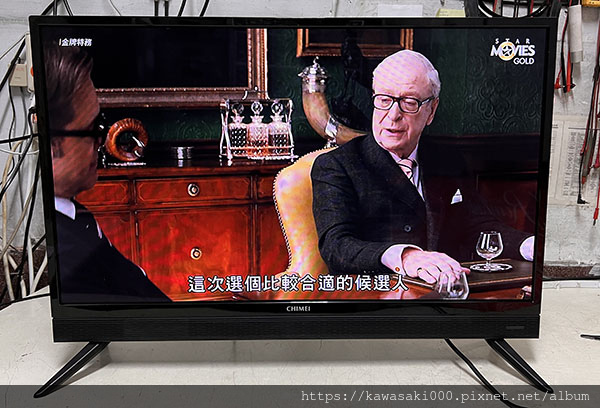

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL25

note:

item = K320WDD1

Rs = [2.7 * 3] // 3.0 -> [2.7 * 3] // x
