飛利浦 55" 液晶電視 55PUH6183。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

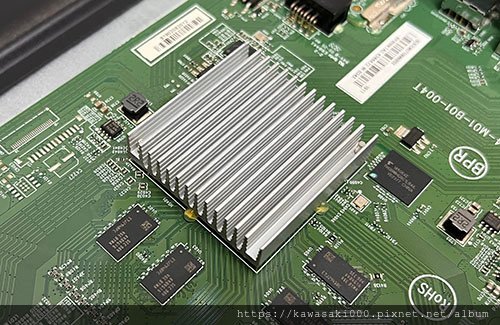

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是 TPV 冠捷大陸廠出的TPT550U2 ：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條長度：110cm
• LED 共 45 顆，分為 5 支燈條，每支燈條上有 9 顆 LED
• LED 工作電壓：3V
• 燈條組態： 5 支燈條全部並聯
• 燈條料號：上網搜尋「尚敏」、「55PUH6183」、「燈條」即可

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將 5 支燈條的電流並在一起測量。

在這裡我們所測得的電流為 2.06A / 5 = 0.41A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 1.59A / 5 = 0.318A，已經很接近我們所預期的範圍了。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45

note:

Rs = [1.5 // 1.5 // 1.8 // 1.8 ] // [0.43 // 0.43 ] -> [1.5 // 1.5 // 1.8 // 1.8 ] // [0.43 // 1.5 ]

item = CEJJ-LB550Z-9S1P-M3030-K-4
