三星 55" 液晶電視 UA55HU6000W。
主訴症狀：
1. 剛開始發作時，看到一半畫面就整個黑掉。關機之後也不能再重新開機。隔天似乎又能再開機看一會兒，然後又是再度黑屏之後不能開機。
2. 開機後過一陣子，螢幕就變成全黑，但是聲音還正常。此時如果以手電筒照射螢幕，隱約還可以看到淡淡的影像。
電視背面的銘板與型號：
接下來便開始進行解析與檢測。

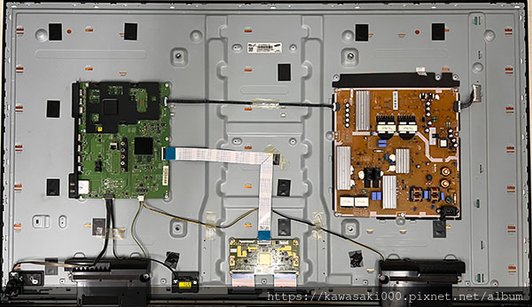

打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身側邊的各式信號輸入埠：
核心晶片與周邊電路
內建的 WiFi 無線上網模組。
機身背面的十字按鈕。
電源板，提供全機所需的各種電力。
電源 DC 輸出端：
電源 AC 輸入端：
升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。
面板是使用三星越南廠製的 CY-GH055HGLV2V 55" 面板。
邏輯板：
內部大致檢視完畢，接下來便開始進行檢測與解析。
三星電視在維修上有個滿方便的地方，如果將電源板與主板之間斷開，正常情況之下，主電源與背光就會自動全開。
這可以讓我們在一開始毫無頭緒的狀況之下，快速地區隔出問題出在哪一邊。

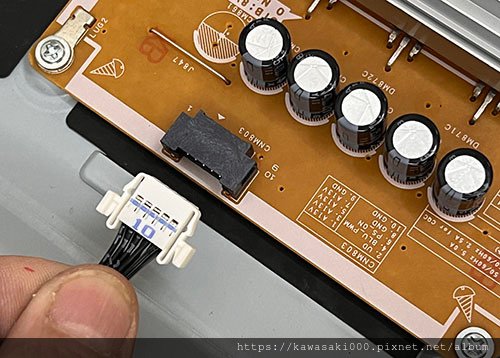

將電源板的 DC 供電拔開之後，背光沒有點亮。
因此我們可以縮小範圍，只要針對電源板來檢測探討就夠了。
在 DC 電源輸出端，有標示出了各支接腳的作用。
這片電源板的供電比較單純，沒有分主電源、待機電源，電源板這邊只送一個 13V 給主板就打發了。
檢測下來，實際電壓雖然少了一點點，但是一直都很平穩。
接下來看看背光驅動電路。
從主變壓器經過整流之後，產生一個約 160V 出頭的電壓，
當電視從待機狀態進入到開機狀態時，升壓電路的輸出同樣是 160V 出頭。
看來，是升壓電路怠工了。
將升壓電路修復，更換燒毀與老化的零件，高壓恢復了，背光也點亮了，影像也恢復正常了。
仔細檢視電源板，發現上頭有很多跳線、接腳有已經有嚴重的鏽蝕跡象。有的浮現出銅綠，有的甚至鏽蝕到已經搖搖欲墜了。
這些鏽蝕會造成接觸不良、產生高熱，甚至惡性循環地加速氧化。這也是三星古往今來一系列許多機型的通病。
處理的方法如下：
1. 將鏽蝕嚴重的跳線取下，更換成全新的銅線。
2. 整片電路板以清潔劑徹底清潔並烘乾，清除造成氧化的殘餘藥物。
3. 至於其他輕度氧化的跳線，清除表面的氧化物，塗上油脂，避免以後繼續氧化。
完成之後的電路板：
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再黑屏，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： HV42
note:
HV=SEM5027
