國際牌 42" 液晶電視 TH-42AS630W。

主訴症狀：依照機主的描述，開機後電視看到一半，就突然變得無聲無影。而且電源燈也變成循環每次閃一下的紅燈。

往後即使拔掉插頭重新開機，往往只能看到畫面閃了一下，然後又變成電源紅燈一次循環閃一下的狀態。

從國際牌的官方資料來看，電源燈一次閃一下，有可能是「背光」發生故障了。那就不妨先從這個方向著眼看看。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流板，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是緯創大陸廠出的 V420FWSD12

電視後側方的控制按鍵，連線經由電源板通到主機板，這是 Panasoinc 機構設計的特色之一。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• LED 共 40 顆，分為 5 支燈條，每支燈條上有 8 顆 LED
• 燈條長度：85cm
• LED 工作電壓：3V

這些燈條分為兩個驅動迴路，只要有一顆 LED 燒斷了，就會進入保護模式，不但將背光整個熄掉，也會讓電源燈一次閃一下，好讓你知道該找人來修理了。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，相較於玻纖基板的原燈條（上），散熱效果更為優異。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將兩個迴路並在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.37A/2 = 0.185A，算是相當安全的數值。這次會燒掉，看來純粹是使用年限了，自然的耗損而已。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

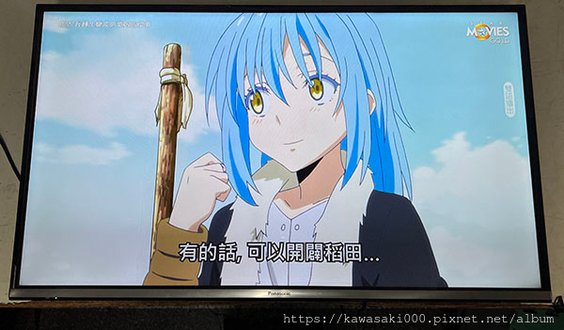

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35
