三星 46" 液晶電視 UA46F6400。

主訴症狀：按下開機按鍵之後，開機畫面僅出現一下下，隨即跳機，接著又重新開機...跳機，如此反覆地無限循環下去。

電視機背面的銘板和型號:

以三星液晶電而言，開機之後會進行一連串的自我測試，例如電壓、程序、I/O、背光、記憶體等等。如果發現有什麼異常之處，就會一直反覆不斷地重新開機，直到能正確開機為止！

接下來進行全機的解析。

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

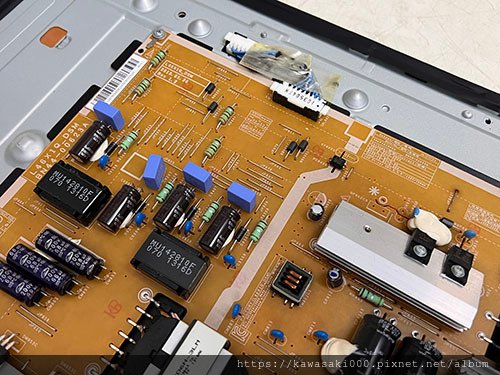

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是三星大陸廠出的 CY-HF460CSLVKV：

三星電視在維修上，有一個滿方便維修人員的設計，就是在電源板獨立斷開的狀態之下通電，主電源和背光就會直接開啟。如此便可以快速地區隔出故障的區域。

我們將電源板與主機板之間的連線斷開之後，接著通電測試。結果發現，背光還是會持續地閃.....滅......閃.....滅。

這樣一來，就可以將主機板的的因素排除在外，專心處理電源板這一端的故障。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• LED 共 120 顆，分為 8 支燈條，每支燈條上有 15 顆 LED (10+5)
• LED 工作電壓：3V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常，也不會再跳機。便可交給客人帶回了。

維修編號： BL40

note:

Also check HV=SLC3013M
