SONY 65" 液晶電視 KDL-65W850C。

主訴症狀：開機之後，電源燈先是亮白燈，隨即熄滅，接著規律性地連續一次閃6下紅燈，就這麼進不了開機畫面。

一些較為新型的電視，當發生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 Sony 官方所提供的資料，電源燈閃 6 下，很有可能是「背光」的問題。

不管你信不信，反正我是信了！！

接著就來進行解析吧！

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

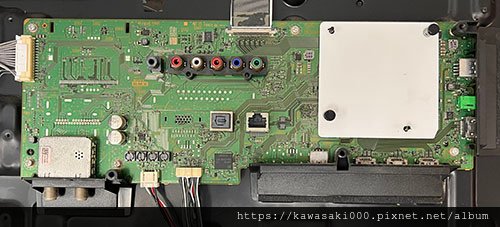

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

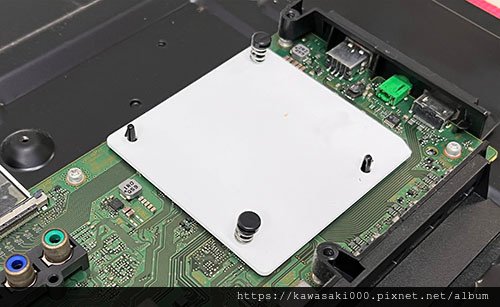

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光，右邊單側發光。
• 燈條長度：71cm
• LED 共 128 顆，分為 16 支燈條，每支燈條上有 8 顆 LED
• LED 工作電壓：3V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，相較於玻纖基板的原燈條（上），散熱效果更為優異。

燈條全部更新完畢，先行點亮所有的燈條，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL55
