禾聯 32" 液晶電視 HD-32DF9。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

三合一主板，將供電、主控與背光驅動整合成一大塊電路板，這種架構在許多消費型的交種當中相當常見。

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

從外部逐測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

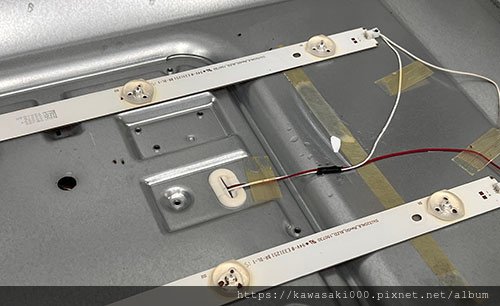

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條長度：585mm
• LED 共 18 顆，分為 3 支燈條，每支燈條上有上有 6 顆 LED
• LED 工作電壓：3V

因為所有的燈條與 LED 都是串連在一起的，只要有一顆 LED 燒斷了，整個背光會完全熄掉。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，相較於玻纖基板的原燈條（上），散熱效果更為優異。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.41A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.7A，已經很接近我們所預期的範圍了。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL26

note:

Rs = 2.2 // 5.1 // 2.2 // 3.9 ->  x // 5.1 // 2.2 // 3.9
