三洋 55" 液晶電視 SMT-55GA1。

主訴症狀：開機後畫面閃一下就整個變黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

還有的是，螢幕變黑不打緊，電源燈恆亮綠燈還關不掉，不免得讓人心更慌了，這些狀況都容後待述。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

內建的 WiFi 無線上網模組：

試著重新開機，電源燈還是會由紅轉綠，只是背光一閃即逝。這時測量電源板的 +12V 輸出，居然只剩 5.6V 左右。

這個 +12V，是供給主機板的供電。供電不足，主機板上的處理晶片當然也不能好好工作，所以接下來才會綠燈恆亮還關不了機。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

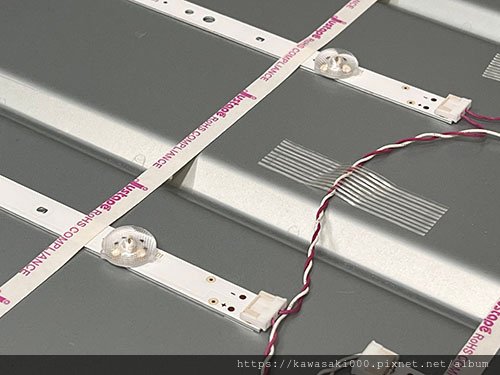

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• LED 共 45 顆，分為五對燈條，每一對燈條有 9 顆 LED (4+5)
• 燈條長度：45cm (左) + 57cm （右）
• LED 工作電壓 : 3V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的燈條，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將兩路電流併在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 1A/2=0.45A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.64A/2=0.32A，已經有比較接近們所預期的範圍了。如果調降太多的話，背光不足也會影響到播放的畫質。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45

note:

Rs = 3.6 * 5 // 3.3 -> 3.6 * 3 // 3.3

item= 55F5

Additional +12V applied
