奇美 43" 液晶電視 TL-43A600。

主訴症狀：開機後 logo 畫面只出現一下子就消失了，接下來整台電視只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

整個機箱裡，看得到的也只有兩塊電路板。

三合一主板，將主控、電源以及背光驅動三項功能整合為一體。這種架構在許多消費型的機種當中相當常見。

核心處理晶片與周邊電路

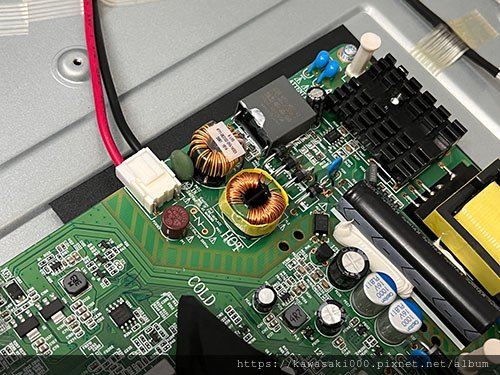

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

電視背後的各式信號輸入埠

邏輯板：

燈箱料號： K430WDC1

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• 燈箱中總共有 24 顆 LED，分為 8 支燈條，每支燈條上有 3 顆 LED。
• 燈條長度：388mm
• 燈條組態：4串2並
• LED 工作電壓：6V

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

如果是 6V 的 LED 顆粒，那麼耐受電流就應當要更小了。

為了降低測量誤差，我們將兩路電流並在一起感應測量。

在這裡我們所測得的電流為 0.48A/2=0.24A。

調降之後的電流為 0.32A/2=0.16A，，已經落在我們所預期的範圍當中。

將燈箱與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL33

note:

Iset=pin.6 , Rs = 16K // 16K ->  16K // 27K
