LG 55" 液晶電視 55UJ630T。
主訴症狀：開機後畫面底色藍得誇張，即使進入電視選單，怎樣也無法將色澤調成正常的樣子。
一般最常見的可能，就是燈箱裡的背光 LED 老化所導致的。原因容後詳述。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
LVDS 雙軟排輸出端
內建的 WiFi 無線上網模組
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
面板料號：HC550DGG，大陸製
從外部逐一測試，燈箱內的 LED 電壓也許看似正常，但是從燈箱裡所透出的光線卻是異常的藍色。
無論如何，接下來打開燈箱來進行維修是在所難免了。
燈箱中有5支燈條，每支燈條上有8顆 LED。
打開燈箱之後，先試著將 LED 點亮看看。
果然，一顆顆 LED 所發出的都是慘澹的藍光，只是老化而已。看來全部換掉就可以解決問題了。
以下圖做個比較。
下面那一支是正常的燈條，發出的就是白光。上面那一支則是拆下的老化燈條，發出的是藍光。這些藍色的背光，穿透面板而成像在我們眼前，看到的影像自然也會變成藍色的。
將所有燈條全部換裝為全新燈條，準備好全新的燈條。
新型燈條（下）為鋁基板材質，並且已經上好雙面導熱膠帶，相較於玻纖鋪銅材質的原燈條（上），導熱效果更為優異。
燈條更新完成，重新點亮來看看。
新燈條 LED 發出的光線，已經變成正常的白光了。
背光修復之後，我們也會檢測 LED 的工作電流。
在這裡我們所測得的 LED 工作電流約為 0.6A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

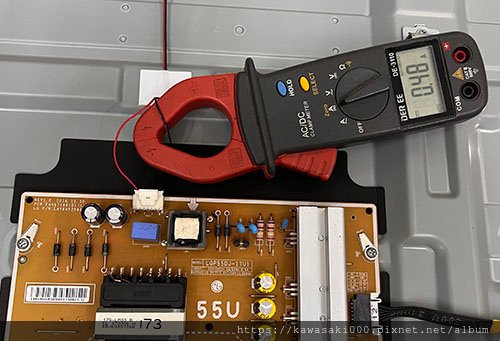

調降之後的電流約為 0.48A，如此將來 LED 的耗損也會減緩一些。
將面板與機體重新組裝回去，背光恢復了，影像的色澤也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL45
note:
Rs = 1.5 // 1.5 -> 1.5 // (1.5+1.5) = 1
