飛利浦 55" 液晶電視 55PUH6082。


主訴症狀:開機後畫面閃一下就完全熄掉,只有聲音沒有影像。然而此時如果以手電筒照射,螢幕上隱約還可以看到淡淡的影像。

簡單來說,這大多是背光故障了。

打開電視後蓋,可以看到全機的架構。


主板,又稱為「驅動板」


機身後方的各式信號輸入埠:


核心處理晶片與周邊電路


電源板,負責供應全機所需的各種電力


AC 電源輸入端:


升壓恆流輸出電路,負責驅動燈箱中的 LED 背光元件。


邏輯板:


面板型號為大陸製的 K550WDC2


內建的 WiFi 無線上網模組:


從外部逐一測試,發現燈箱內的 LED 電壓與亮度變化不正常。


因此初步研判,應當是燈箱中的 LED 故障了。

好消息是,進一步確認並縮小故障的範圍所在;壞消息是,接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片,便可以看到完整的燈箱內部。


拉近可以看到燈條上一顆顆的 LED 與光罩。


本機背光規格:

  • 直下式背光。
  • 燈條有兩種版本,分別為5燈8條或是6燈8條,這次我們碰到的是5燈8條。
  • 燈條長度:545mm。
  • LED 工作電壓:6V

燈條分為2個串連迴路,只要有一顆 LED 燒斷了,就會啟動保護機制,將整個背光全部熄掉,這也就是一開始還能看到一閃即逝的開機畫面的緣故。

利用測試器,可以逐條、逐顆地檢測出故障的 LED,不亮的、開路的、燒斷的,都可以檢測出來。


為了保險起見,將所有燈條全部換裝為全新燈條。

準備好全新的燈條。


將背光燈條全部更換為新品,初步全部點亮測試,觀察背光是否正常。

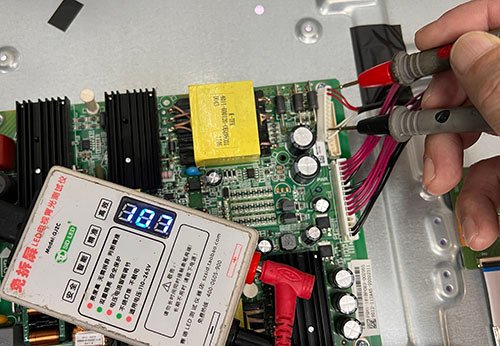

背光修復之後,我們也會檢測 LED 的工作電流。


以一般直下式的背光而言, LED 電流在 0.2A~0.25A之間,是個相對安全的數值。太高的話,就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.28A,稍微偏高了一點,因此接下來要修改電路,將電流降低一點。


調降之後的電流約為 0.18A,剛好落在我們所預期的範圍當中。

將面板與機體重新組裝回去,背光恢復了,影像也恢復正常了。

完修畫面:





完修後連續開機測試 24 小時,確認功能、影像正常。便可通知客人帶回了。



維修編號: BL45











note:

Re = 3.3 * 5 --> 3.3 * 3 // 10
