SONY 47" 液晶電視 KDL-47W800A。

主訴症狀：依照機主的描述，電視看到一半，就突然無聲無影，電源燈從白燈轉為紅燈，而且律性地連續一次閃 6 下，就這麼一無法再度開機。

最近一些比較新的電視，當生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 Sony 官方所提供的資料，電源燈閃 6 下紅燈，有可能是「背光」的問題。

不管你信不信，反正我是信了！！

接著就來進行解析吧！

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

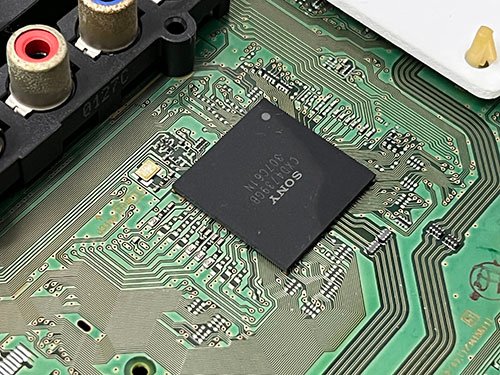

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

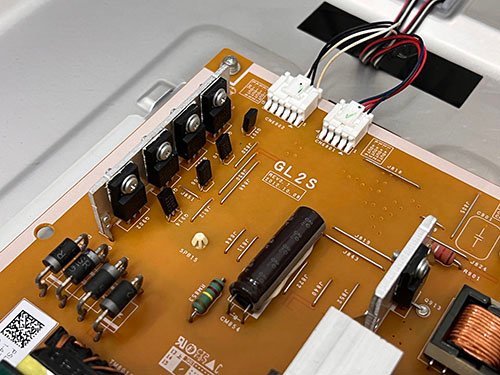

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板為 LG 大陸廠出的 LC470EUF 面板

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

燈條位於燈箱的底部，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下方單側發光。
• 燈條分為左右二支，長度皆為 52cm
• 每支燈條上有 54 顆 LED
• LED 燈珠規格： 7020 / 6V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED。不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈挑，新燈條原先就已經上好雙面背膠了。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，影像也恢復了，看到一半也不會無故跳機了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常，也不會再跳機。便可通知客人帶回了。

維修編號： BL40
