奇美 42" 液晶電視 TL-42SA80。

主訴症狀：發病初期，畫面上有部分區域特別地暗，到後來暗帶越來越多。最後則是開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

以上圖來說，中間偏上的區域還有點亮，其他部分則是幾乎整個都暗掉了。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

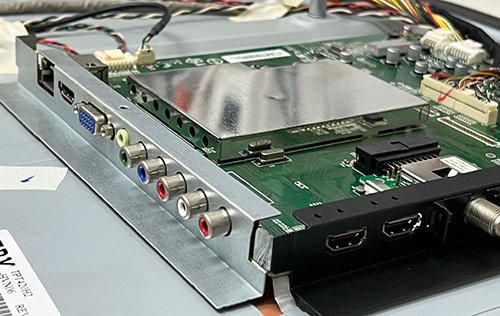

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板為大陸冠捷 TPV 出的 TPT420H2。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

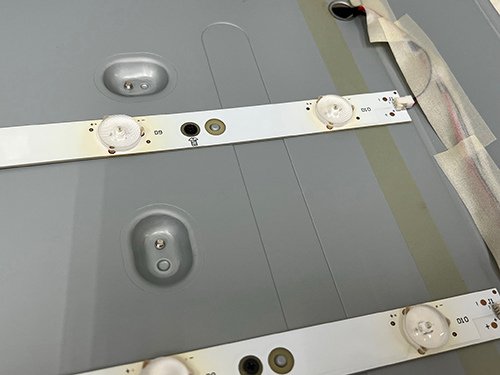

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：835mm
• LED 共 60 顆，分為5支燈條，每支燈條上有段10顆 LED。
• LED 工作電壓： 3V

我們先試著重新點亮燈箱，看它亮起來是什麼樣子。

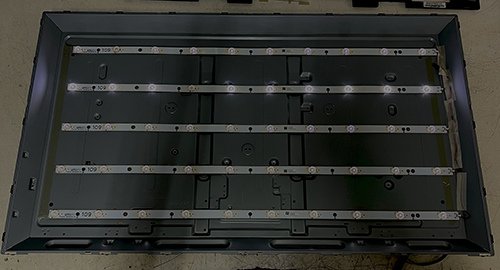

燈箱中只剩第二支燈條還點亮著，其他燈條則是亮得意興闌珊，與故障畫面剛好吻合。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，比原先玻纖鋪銅材質的燈條（上），有著更為優異的導熱效果。

燈條全部更新完畢，先行點亮整個燈箱，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL33
