飛利浦 65" 液晶電視 65PUH6002/96。

主訴症狀：初期的時候，畫面半邊變得特別暗，到後來更嚴重些的話，螢幕連另外半邊也暗掉了。畫面整個都是黑的，只有聲音沒有影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

恆流板，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板：

全機大致瀏覽過一次，接下來進行測試與解析。

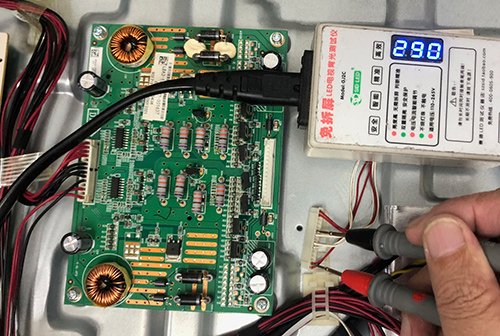

從外部觀察，燈箱中應當有 4 組驅動迴路。逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反光膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與光罩。

本機背光規格：

• 直下式背光，分為 4 組驅動迴路。
• 燈箱中有 12 支燈條，直式排列，每支燈條有 8 顆 LED。
• 燈條料號 ： K650WD A1

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

新型燈條（下）為鋁基板材質，比原來玻纖鋪銅材質的燈條（上）散熱效果要來得好。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將 4 個迴路併在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 1.33A / 4 = 0.33A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.23A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL55

note:

Re= [13 // 13 // 13 // 39]  * 6 ->  [x // 13 // 13 // 39]  * 6
