SHARP 50" 4K 液晶電視 LC-50U35MT。
主訴症狀：開機後數十秒到數分鐘不等，畫面就會自動切掉，然後白色的電源燈會以大約每秒一下的頻率持續閃爍。
電視背面的銘板與型號:
這是一部功能完備、又有質感的高級機種。本身有 4K 解析度、dts 音效，上網功能自然也沒少。
如果.....，它能夠更耐用些的話，那就更完美了。
當電視發生故障時，它會將故障點以電源指示燈的閃爍方式提醒維修人員，以利於快速研判故障點。不同的閃爍次數，就表代不同的區塊故障，這就稱之為「故障碼」( error code)。
SHARP 其他類似機型的原廠維修資料當中，剛好有提到，雖然未必靠譜，總也算是個參考的線索。
由表中看來，閃一下有可能是背光故障。
心裡有個譜，接下來就可以開始動工了。
打開背蓋後，可以看到整機的組件與架構。 不論工藝或是用料、組裝，都相當紮實工整。
主板：
機身後方的各式信號輸入埠：

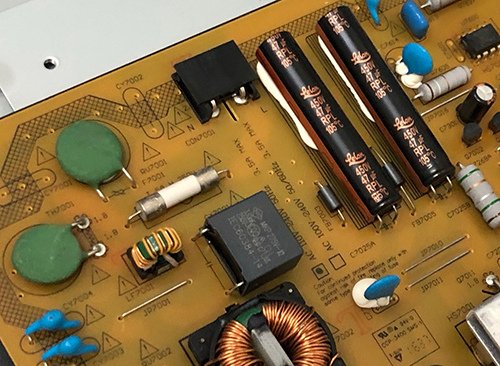

電源板，負責供應全機所需的各種電力：
AC 電源輸入端
DC 電源輸出端
恆流板，用以驅動燈箱中的 LED 背光模組：
邏輯板：
內建的 WiFi 無線上網模組
全機大致瀏覽過一遍，接下來邊開始進行測試與解析。
從外部測量，發現燈箱中的 LED 有不正常的電壓變化。
由此判定，應當是燈條故障了，剛好也應驗了電視一開始就回應給我們看的故障代碼。
接下來就是打開燈箱，依序移除前框、面板、擴散片、導光板，就可以看到燈箱底部的燈條。
燈條位於燈箱下側，拉近細看，可以看到燈條上一顆顆的 LED 顆粒。
本機背光規格：
- 側投式背光，下方單側投光。
- 燈條共分為左、右兩支。
- 燈條長度：551mm
- 每支燈條有 48 顆 LED，分為 6 段，每段 8 顆 LED。
- LED 燈珠規格： 7020 /6V。
取下燈條，利用測試器，可以逐段、逐顆地檢測出故障的 LED，開路的、短路的、不亮的，都可以檢測出來。
燈條修復完成，重新點亮全部的燈條，確認所有的 LED 都正常點亮。
將電視組裝回去，重開機測試。
「咦！背光都修好了，怎麼指示燈還是繼續閃呢？」
這是因為，我們還得做個回復初始設定的動作。
步驟一：
拔掉插頭，靜置至少 10 秒，以確定電視內殘餘的電量都放完了。
步驟 二.
同時按下電視機左側邊的 "確定" 和 "音量-" 鍵不放 ，插上電源插頭，等到電源燈轉為恆亮的白燈，才放開按鍵。
過了一會兒。畫面總算出現了，而畫面上也會出現一個大 "S" 的方塊，表示進入了檢測模式 (inspection mode)。
步驟三：
同時按下電視機的 "頻道﹀" 和 "音量L-" 鍵 ，進入工程模式畫面。
在工程模式畫面當中，分隔成好幾個頁面，在這裡列出了許多電視機內部的設定參數。可以利用遙控器上的方向鍵來選擇與設定。
在這當中我們可以看到一個項目：
LAMP ERROR :---- 7
意思是之前你這台寶貝電視，已經連續 7 次嘗試正常開機，但是都因為背光故障而失敗了。所以它就乾脆掛在那裡等人來救。
接下來我們要做的事，就是將這些故障次數歸零。

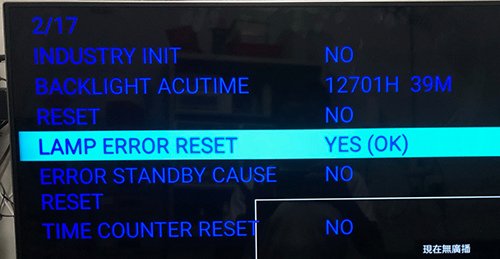

步驟四.
利用遙控器的方向鍵，選擇並執行第 2 頁的 "LAMP ERROR RESET"，將將背光的故障次數歸零。
執行完畢之後，回到第 1 頁，如果 "LAMP ERROR" 已經變成了 "0" ，那就表示歸零成功了。
重新開機，這次電源燈應該就會變成恆亮的白燈。跑完 Android 的開機程式之後，便可以進入節目畫面了。
完修畫面：
完修後經過 24 小時的連續測試，確認聲音、影像、亮度與各部份功能都正常，也沒有再跳離，便可以通知客戶帶回去了。
維修編號： BL40
note:
LED bad sldering
