LG 43" 4K 液晶電視 43UF640T。

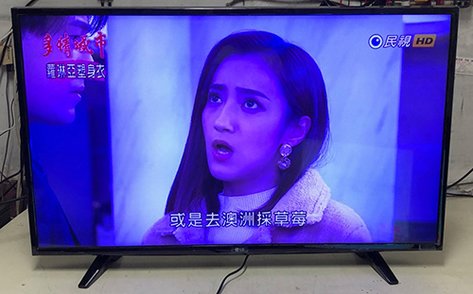

主訴症狀：開機後畫面底色藍得誇張，無論色調如何調整都沒用，轉哪一台也都一樣。更嚴重的話，部分區域會特別暗，畫面甚至一整個全黑，只有聲音沒有影像。
可能的狀況，就是燈箱裡的背光 LED 元件，原本應當發出純白色的光，因為老化而變成只發出藍色光。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路
內建的 WiFi 無線上網模組：
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
屏線直接導入刀板：
面板是喜星大陸廠出的 HC430DGG 4K 面板。
從外部逐一測試，燈箱內的 LED 電壓也許看似正常，但是從燈箱裡所透出的光線卻是異常的藍色。
無論如何，接下來打開燈箱來進行維修是在所難免了。
小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。
燈箱中總共有 3 支水平排列的燈條，每支燈條上有8 顆 LED。
拉近可以看到燈條上一顆顆的 LED 與光罩。
我們先試著將 LED 點亮看看。
果然，一顆顆 LED 所發出的都是藍光，只是老化而已。看來全部換掉就可以解決問題了。
面板在液晶顯示器當中所扮演的角色，只有顯象，但不會發光。而 LED 燈條在液晶電視中所扮演的角色，就是從面板後方投射出白光，穿透面板，方能讓眼睛看到面板上的影像。
以下圖做個比較，下方是正常的燈條，發出的就是白光。上方則是拆下的老化燈條，發出的是藍光。所以看到的影像自然也會變成藍色的。
將所有燈條全部換裝為全新燈條，首先準備好全新的燈條：
新型燈條為鋁合金基板（下），相較於原來玻纖鋪銅材質的燈條（上），有著更優異的散熱效果。
燈條全部更新完畢，重新點亮燈箱，看看效果是福符合預期。
燈條更新之後，燈箱內已經變為白光了。
每次更換過燈條之後，我們也會檢測 LED 的工作電流。
為了減低測量誤差，我們將兩個迴路併在一起測量。
原本的電流為 1.2/2=0.6A。接下來將電路修改一下，將電流調降一些。
調降之後的電流為 0.8/2=0.4A。如此將來 LED 的耗損就不會那麼劇烈了。
將面板與機體重新組裝回去。背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL36
note:
item = 42" 9 lamp tube * 4
Rs = [ 3 // 3 ] *2 -> 2.2
Vled = 70V
