國際牌 43" 液晶電視 TH-43E300W。

主訴症狀：通電之後，電源恆亮綠燈，然後就著麼定著不動，開不了機。接下來無論電源按鍵或是遙控都沒有作用。

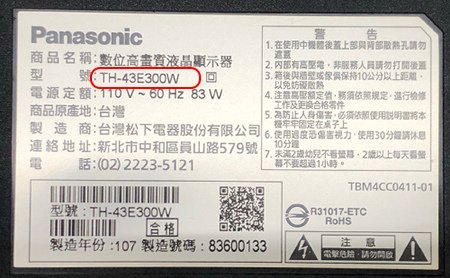

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

機身後方的各式信號輸入埠：

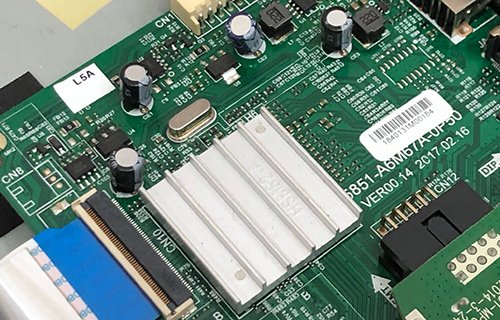

核心處理晶片與周邊電路

電源板，提供全機所需的各種電力。

電源 AC 輸入端：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

邏輯板：

既然不能開機，我們還是先從電源查起。

從電源板供應到主板的，只有一個 +12V。

測量結果看起來正常，所以至少電源燈還會亮。

這個 +12V 進入到主板之後，再經由好幾道的 DC-DC 電路，將它轉換成 +5V 以及其他各式電壓。

測量之下，這 +5V 也算是在合理的範圍之內。

將主板上其他故障點排除之後，液晶終於可以開機了，影像、聲音也恢復正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB26

note:

U4 = 1117-Adj

C78=2.2uF NG
