禾聯 43" 液晶電視 HD-43DF2。

主訴症狀：開機之後，畫面一整個黑，只有聲音還正常。如果以手電筒照射螢幕，殷約還是可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

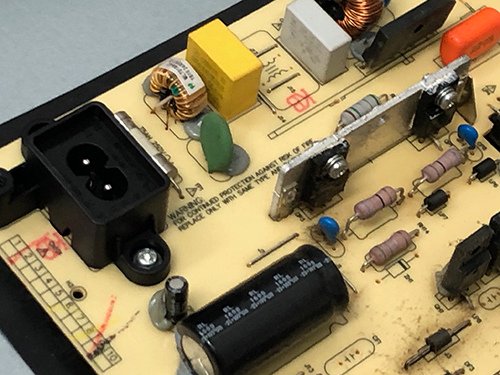

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板，大陸廠生產的 C430F15：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

這台的面板組合是屬於倒扣式的機構設計，前框、面板、擴散片整合在一起，拆解時得特別小心，稍後組裝回去更是得屏氣凝神，一不小心面板可能就受損了。

取下面板組合之後，便可以看到完整的燈箱內部。

本機背光規格如下:

• 直下式背光
• 燈箱中有 4 支燈條
• 每支燈條有 10 顆 LED，共有 40 顆 LED。
• 燈條長度 853mm
• 燈距 86mm

這些燈條串聯成一整個迴路，只要有一顆 LED 燒斷了，整個背光就會完全熄掉。

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有的燈條更換為新品。

將背光修復之後，初步全部點亮測試，觀察背光是否正常。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在正常播放期間，電流約為 250mA 上下，無節目時進入省電模式，只有 50mA。其實並不算高。但是在開機的瞬間，電流會飆高到 400mA 左右。所以這電視如果經常開開關關的話，LED 會耗損得比較嚴重。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像、聲音都正常。便可通知客人帶回了。

維修編號： BL33

note:

Rs= 20 // 3.3 // 4.7 // 4.7 --> 4.7//4.7 = 2.35

Adj ->X   ,Adj -> BK/on=3.2V

Vref=0.52V

Id= 0.52/2.35=220mA
