LG 55" 4K 液晶電視 55UH650T。

主訴症狀：剛開始的時候，畫面中有部分區域變暗，然而暗掉的部分，還是隱約可以看到影像。到後來隨著病情日益惡化，暗掉的部分也越來越多。

以上圖來說，只剩下中間偏右還有部分光亮帶，其他部分就整個暗掉了。如果再給它假以時日，相信全部暗掉應當也是指日可待。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

核心處理晶片與周邊電路

電視後方的各式信號輸入埠：

WiFi 無線上網模組，和十字按鈕，同時安置在機子底下的塑膠機構當中。

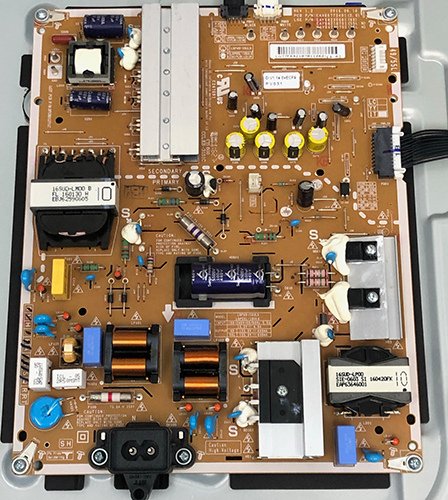

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

面板為 LG 大陸廠所出的 LC550EGG 55" 面板。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

燈條位於燈箱下側，拉近可以看到燈條上一顆顆的 LED 燈珠。

本機背光規格：

• 側投式背光，下方單側發光。
• 下側燈條共有左、右兩支，每支燈條長度：600mm。
• 每支燈條 各有 60 顆 LED。分為三段，每段 20 顆 LED。
• LED 顆粒規格：8520 / 6V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

 為了保險起見，將燈條全部更換為全新品。

準備好全新的燈條：

將燈條全部換新之後，初步全部點亮測試，觀察背光是否正常。

確認位於燈箱下側的燈條，每一顆 LED 都有確實點亮了。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45
