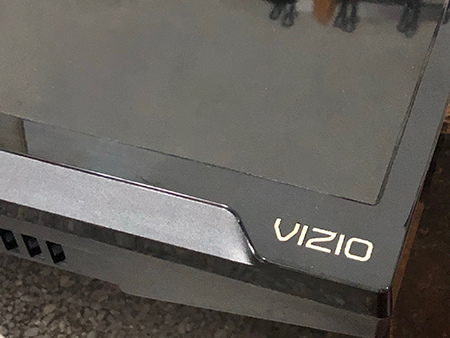

VIZIO 瑞旭 55" 液晶電視  V55M3D 。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

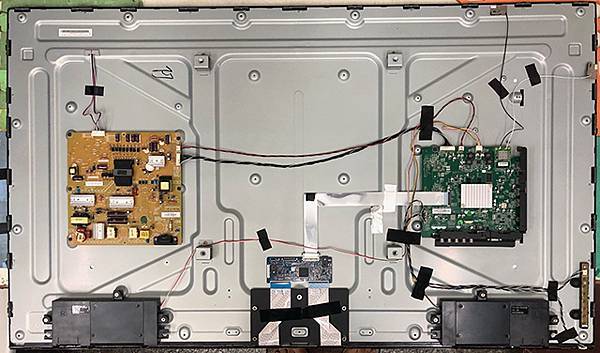

打開電視後蓋，可以看到全機的架構：

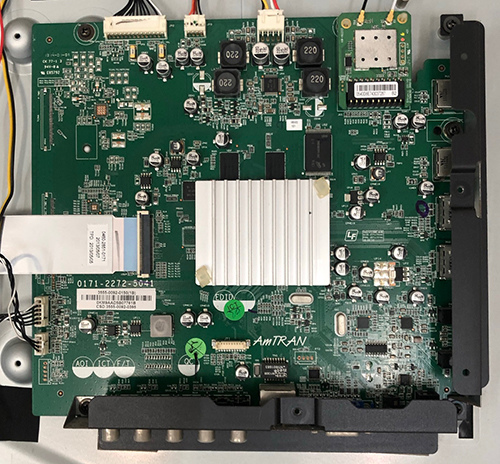

主板，又稱「驅動板」

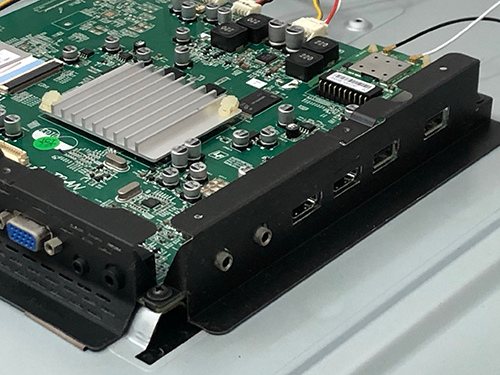

機身側邊的各式信號輸入埠：

核心晶片與周邊電路

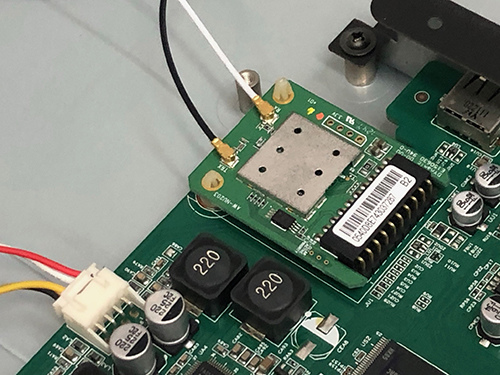

內建的 WiFi 無線上網模組

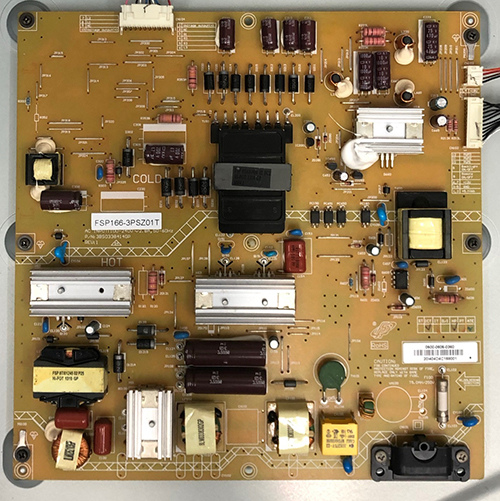

電源板，提供全機所需的各種電力。

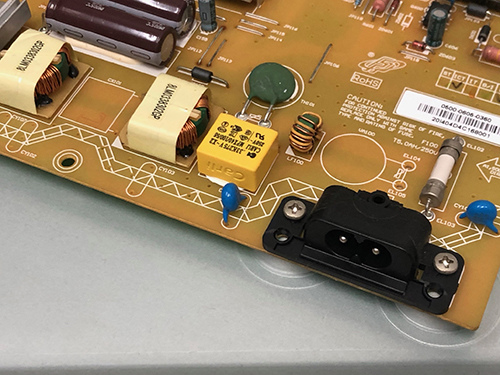

電源 AC 輸入端：

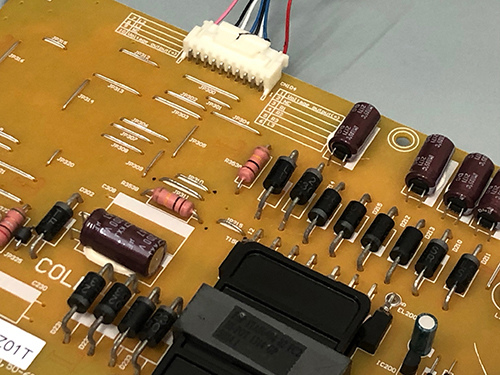

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

邏輯板：

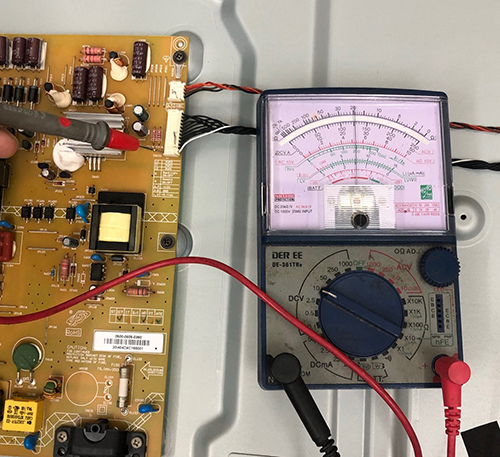

既然不能開機，連指示燈也不亮，那麼首先就先來量測 +5Vs 待機電源。

所謂待機電源，就是當電視插電後尚未開機，維持最基本的遙控接收、按鍵偵測、電腦運作的小型電源。

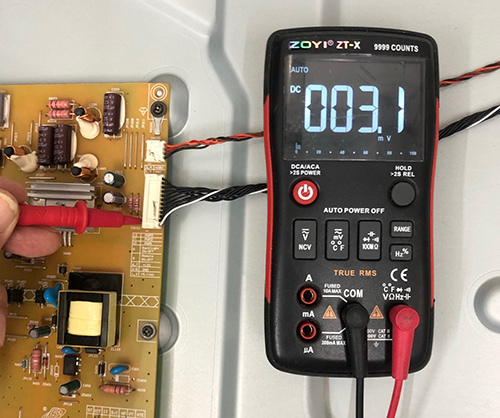

在這裡我們所測量到的數值接近 "0"，看來就是待機電源掛了。

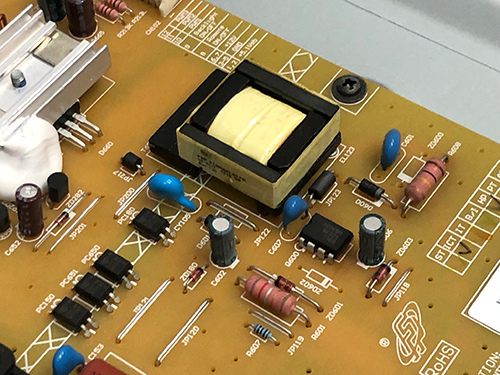

以下就是電源板上待機電源的部分：

將老化與燒毀的零件更換為新品，待機電源就回復成為原本應該有的 +5V 了。

可以順利開機之後，影像、聲音也恢復正常了。幾分鐘之後，測量個部分電路，確認都不會發燙，便可以將全機組裝回去。

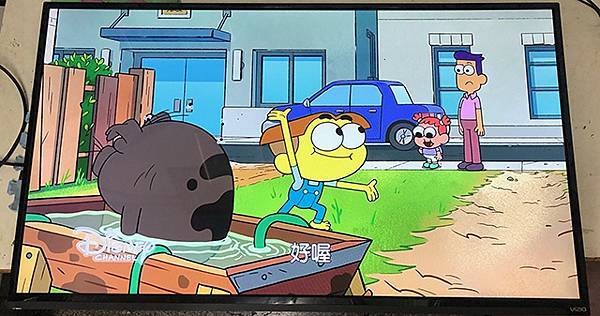

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB28
