SHARP 46" 液晶電視 LC-46Z5T。

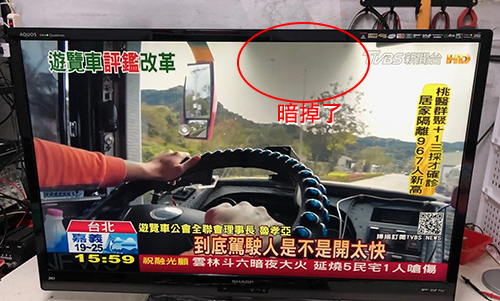

主訴症狀：初期螢幕上有部分區域特別地暗。
以上圖而言，上方有一段對比其他區域，就是別地暗。原因就是這部分對應的燈條沒有點亮。

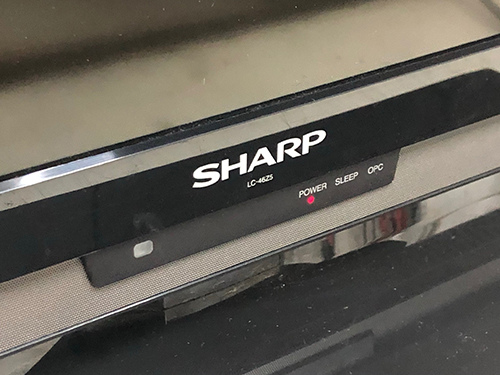

到了後來更加惡化，甚至會無法開機，電源燈大約每秒閃一下紅燈。

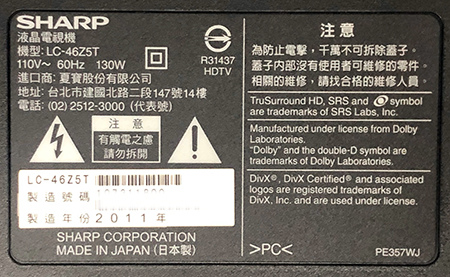

電視背面的銘板與型號:
當電視發生故障時，它會將故障點以電源指示燈的閃爍方式提醒維修人員，以利於快速研判故障點。不同的閃爍次數，就表示不同的區塊故障，這就稱之為 error code。
SHARP 其他類似機型的原廠維修資料當中，剛好有提到，雖然未必靠譜，總也算是個參考的線索。
由表中看來，閃一下應當是背光故障。
心裡有個譜，接下來就可以開始動工了。

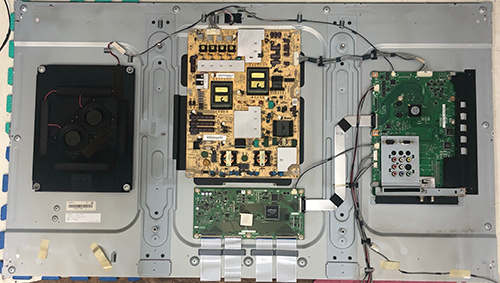

打開背蓋後，可以看到整機的組件與架構。 不論工藝或是用料、組裝，都相當紮實工整。

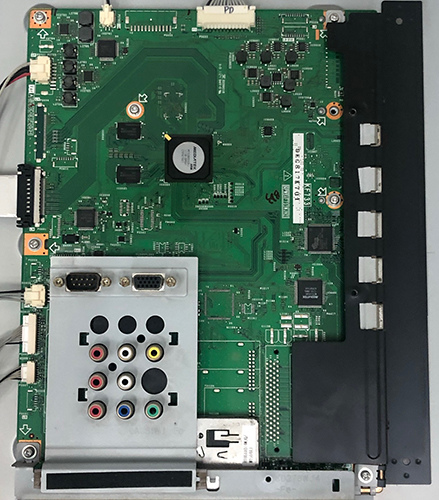

主板：

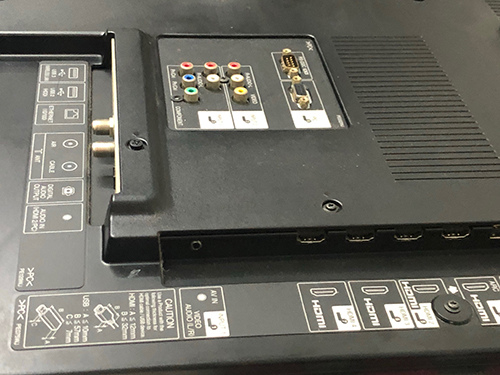

機身後方的各式信號輸入埠：

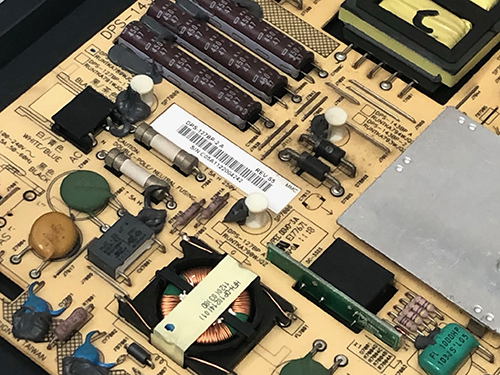

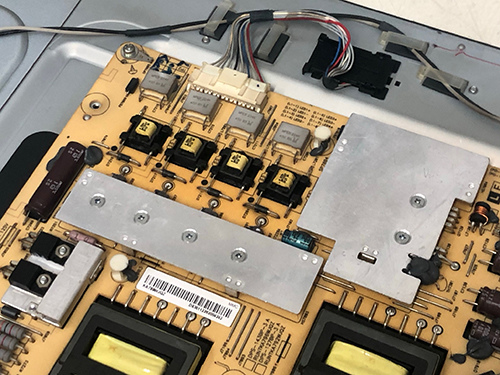

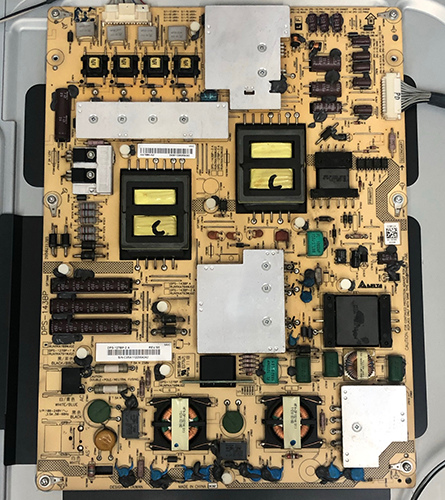

電源板/恆流一體板：
恆流電路，用以驅動燈箱中的 LED 背光模組：
AC 電源輸入端
待機電源：

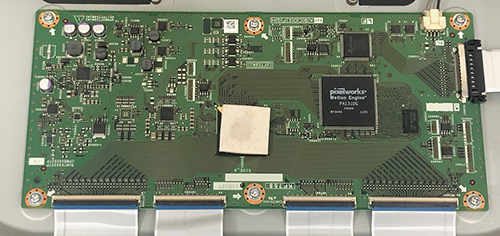

邏輯板：
從外部測量，發現燈箱中的 LED 有不正常的電壓變化。
由此判定，應當是燈條故障了，剛好也應驗了電視一開始就回應給我們看的故障代碼。

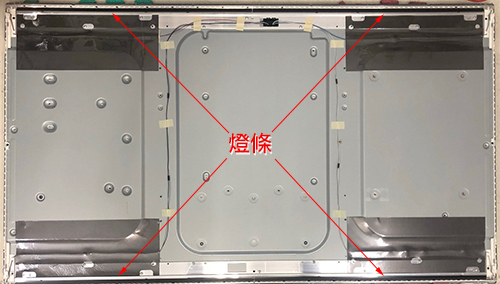

接下來就是打開燈箱，依序移除前框、面板、擴散片、導光板，就可以看到燈箱底部的燈條。

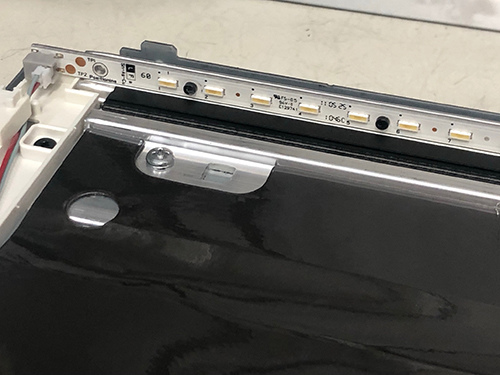

拉近細看，可以看到燈條上一顆顆的 LED 燈珠。
本機背光規格：
- 側投式背光，燈條分佈於上下兩邊。
- 每邊各有兩支燈條，燈條長度=522mm *2。
- 每支燈條有 46顆 LED，組態為23串2並。
- LED 燈珠規格： 5630 /3V。

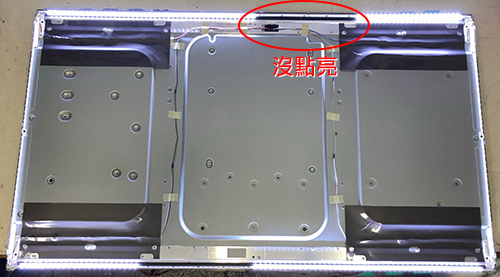

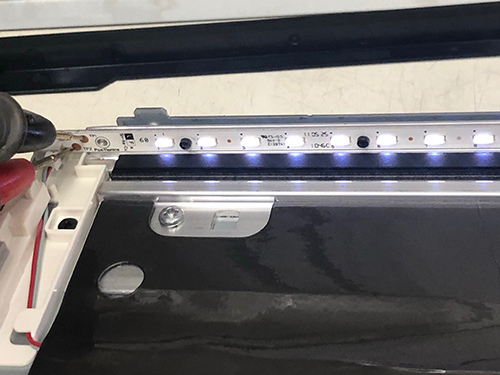

試著點亮燈條，發現有一段沒有點亮，剛好和故障畫面相對應。
利用測試器，可以逐條、逐段、逐顆睇檢測出故障的 LED，開路的、短路的、不亮的，都可以檢測出來。
為了保險起見，將燈條更換為全新品。

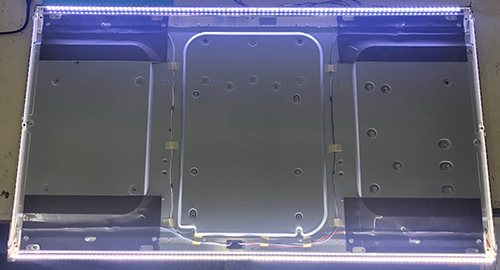

完成更換之後，重新點亮全部的燈條，確認所有的 LED 都正常點亮。
將電視組裝回去，重開機測試。
「咦！背光都修好了，怎麼指示燈還是繼續閃呢？」
這是因為，我們還得做個回復初始設定的動作。
步驟一：
拔掉插頭，靜置至少 10 秒，以確定電視內殘餘的電量都放完了。
步驟 二.

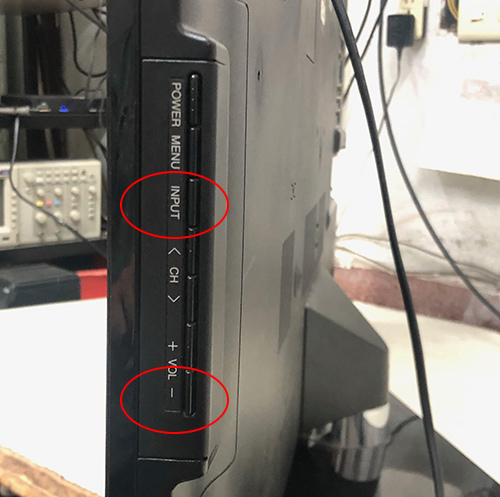

同時按下電視機右側邊的 "INPUT" 和 "VOL-" 鍵不放 ，插上電源插頭，等到電源燈轉為綠燈，才放開按鍵。

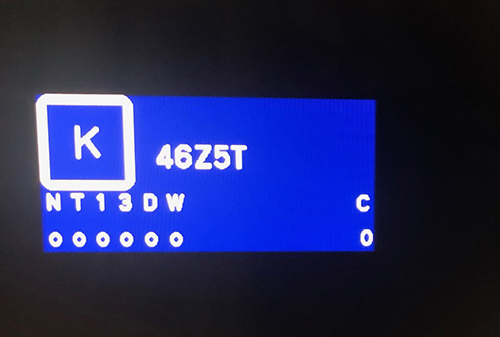

過了一會兒。畫面總算出現了，而畫面上也會出現一個大 "K" 的圖形，表示進入了檢測模式 (inspection mode)。
步驟三：

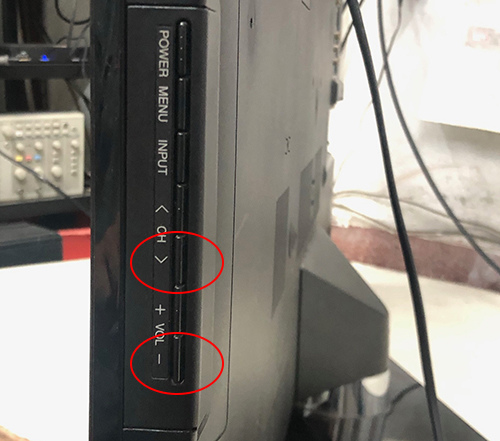

同時按下電視機的 "CH﹀" 和 "VOL-" 鍵 ，進入工程模式畫面。

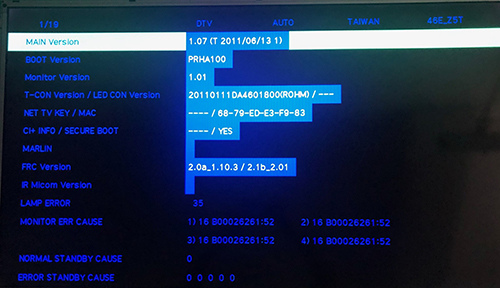

在工程模式畫面當中，分隔成好幾個頁面，在這裡列出了許多電視機內部的設定參數。可以利用遙控器的方向鍵來選擇與設定。
在這當中我們可以看到一個項目：

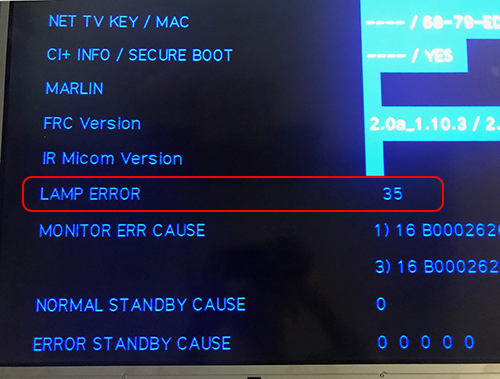

LAMP ERROR :---- 35
意思是之前你這台寶貝電視，已經連續 35次嘗試正常開機，但是都因為背光故障而失敗了。所以它就乾脆掛在那裡等人來救。
接下來我們要做的事，就是將這些故障次數歸零。
步驟四.

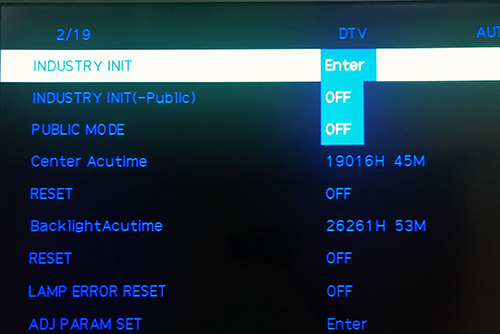

利用遙控器的方向鍵，選擇並執行第2頁的 "INDUSTRY INIT"，將全機回復為出廠時的原始設定。

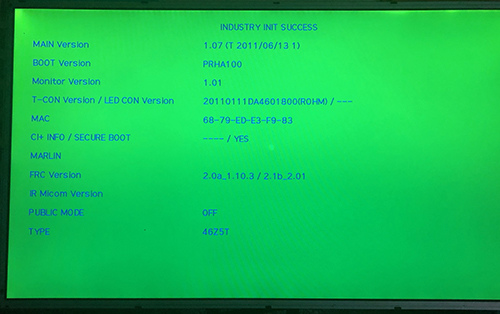

經過幾秒之後，畫面顯示綠底藍字的 "INDUSTRY INIT SUCCESS" ，表示初始化成功。
拔掉插頭再重插，這時電源燈應該就會變成待機的紅燈。然後就可以利用電源按鍵開機了。

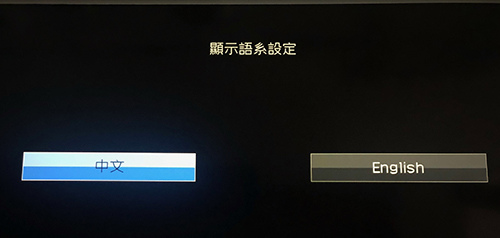

開機之後又會請你重新設定語系、使用場合、頻道掃描，完成之後全機就應該恢復正常了。

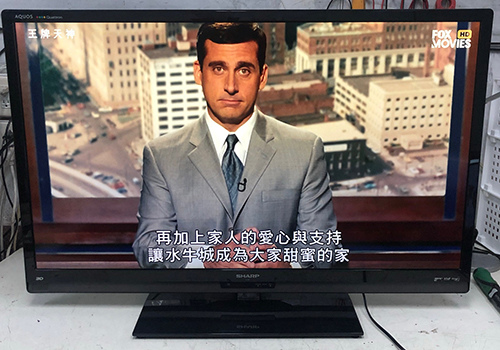

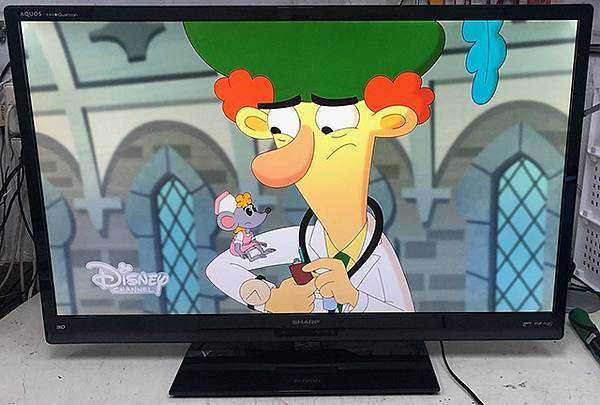

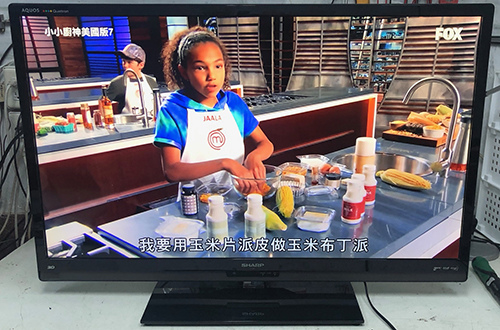

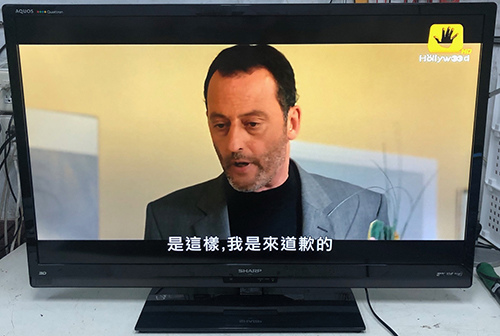

完修畫面：
完修後經過 24 小時的連續測試，確認聲音、影像、亮度與各部份功能能都正常，便可以通知客戶帶回去了。
維修編號： BL35
note:
520mm *4 (19pcs * 3)
