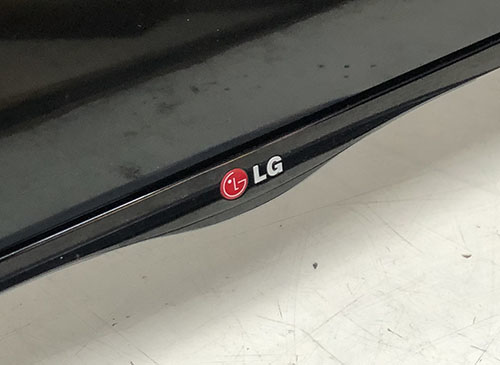

 LG 55" 液晶電視  55LA8600 。

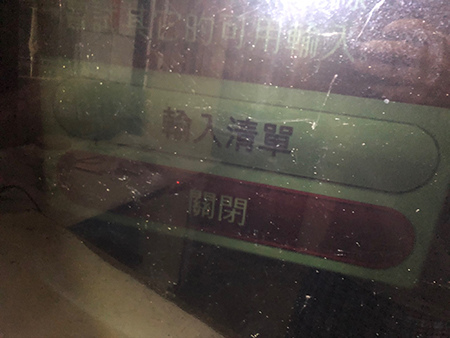

主訴症狀：開機後畫面只亮了一下，然後就整個黑了，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

如果重新開機，畫面同樣亮了一下又黑掉。

簡單來說，這大多是背光故障了。

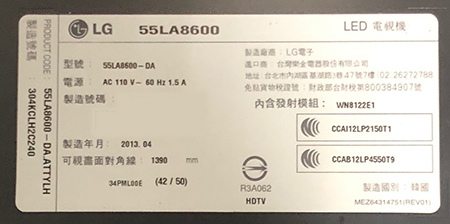

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

在 LG 的一系列機種當中，這台算是用料相對穩重紮實的中高階機種。

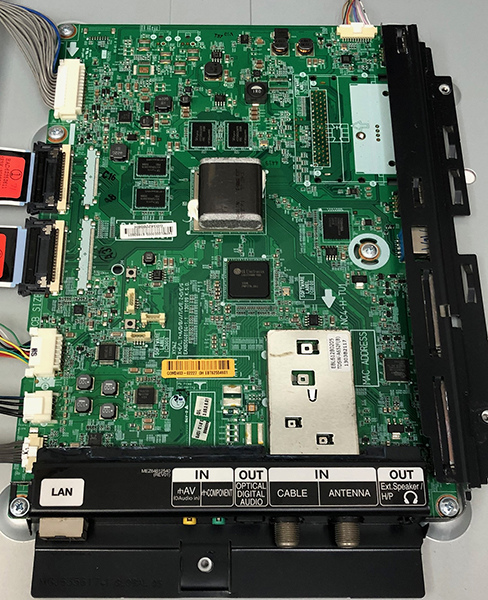

主板，又稱為「驅動板」。

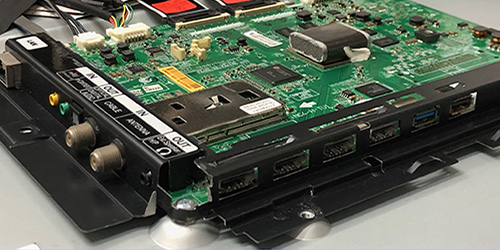

機身後方的各式信號輸入埠：

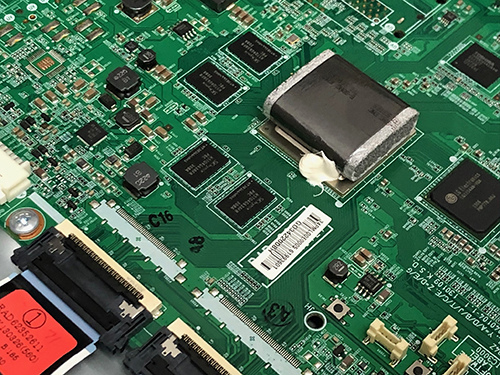

核心處理晶片與周邊電路

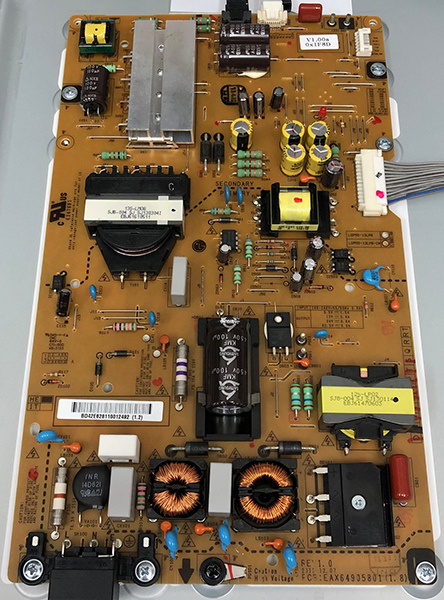

電源板，負責供應全機所需的各種電力

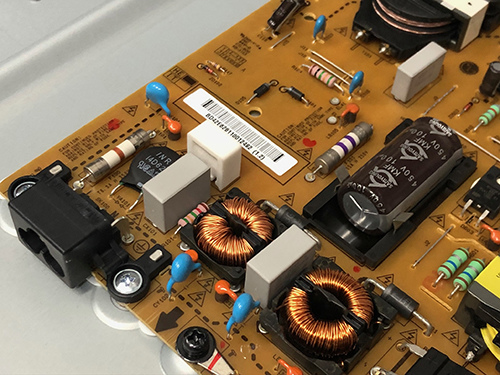

AC 電源輸入端：

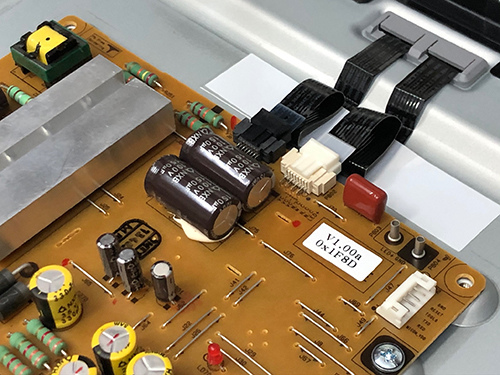

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

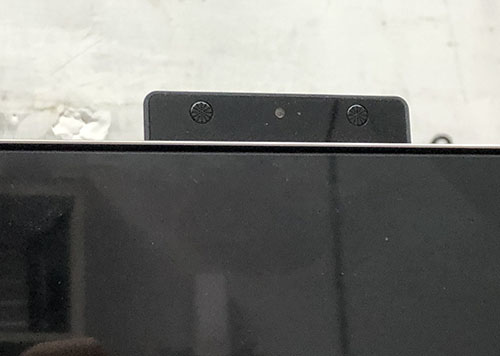

機體上方內建可升降的攝影機，應該可以用來作為視訊會議之類的應用：

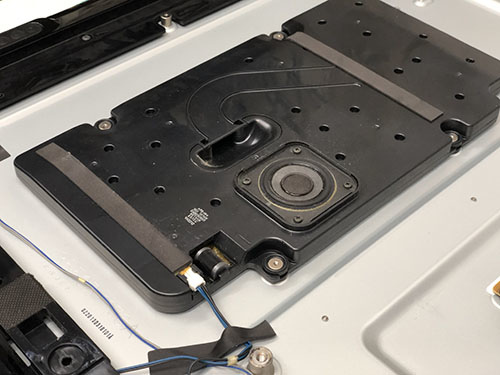

內建的重低音喇叭，這台電視在音效上的著墨很多。

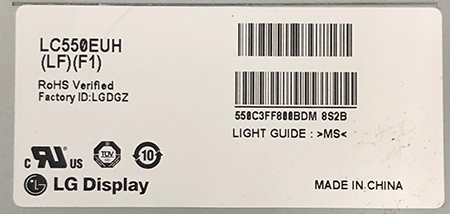

面板是 LG 大陸廠製的 LC550EUH：

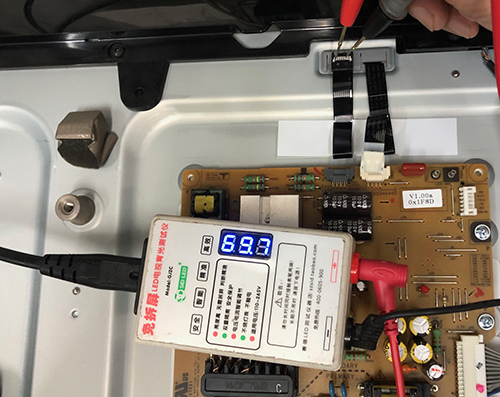

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開面板、底框、擴散片、導光板、反射膜，便可以看到完整的燈箱內部。

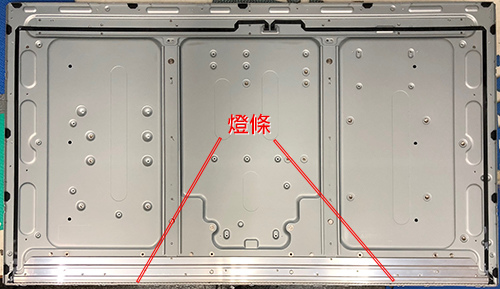

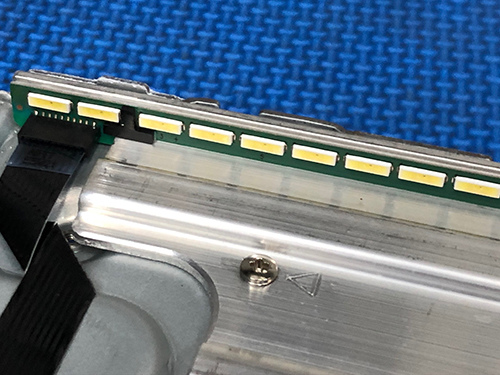

背光燈條位於燈箱下側，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下方單側發光。
• 燈條長度：604mm，共有 2 支燈條。
• 每支燈條上有 75 顆 LED。
• LED 規格：7020 / 3V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

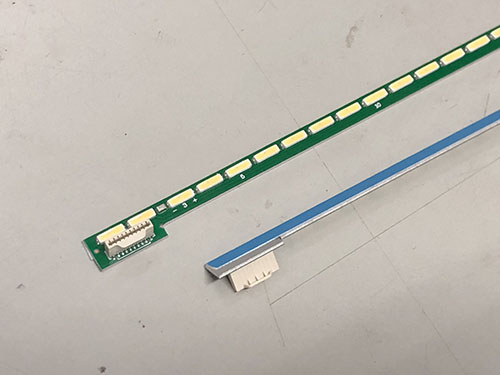

準備好全新的燈條

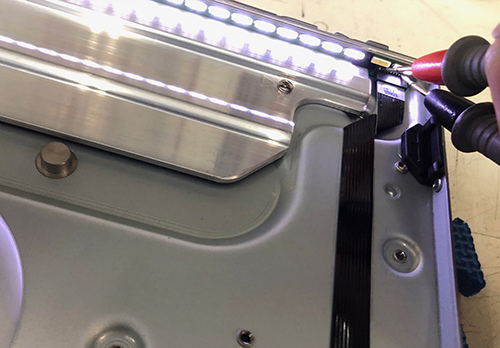

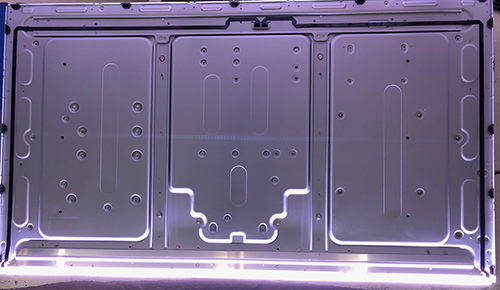

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

如果換裝正確的話，燈條就會持續點亮而不會熄掉，也藉此確認每一顆 LED 都點亮無誤

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

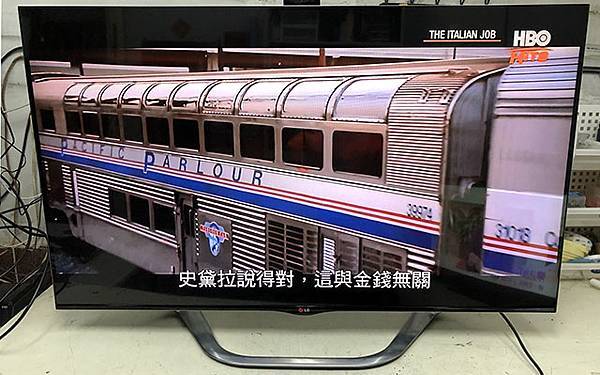

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常，背光也不會再熄掉。便可通知客人帶回了。

維修編號： BL45
