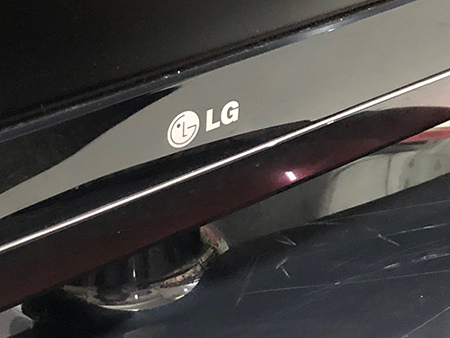

LG 樂金 42" 液晶電視 42LG50FD。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

此外機主還提到，有聽到電視機內小小的爆炸聲，並聞到焦味，電視就這麼掛了。

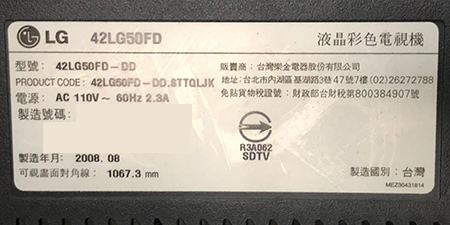

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

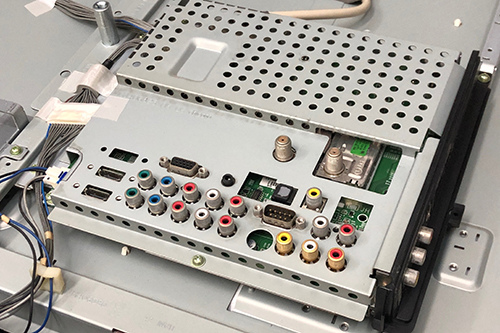

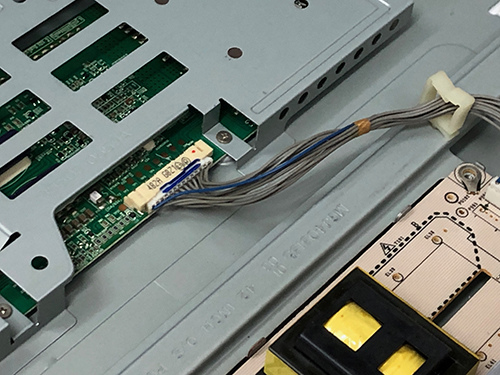

主板，又稱「驅動板」

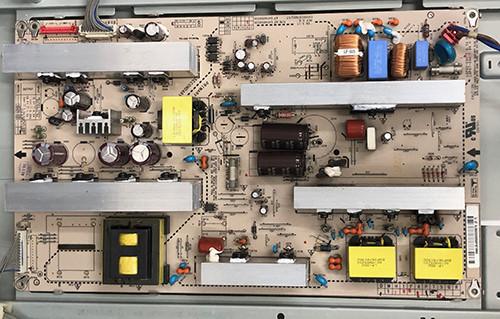

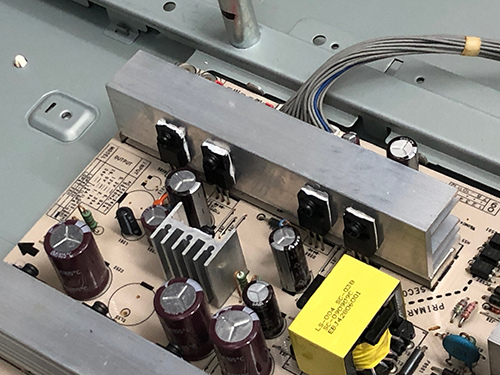

電源板，提供全機所需的各種電力。

電源整流濾波級：

高壓板，用以驅動燈箱裡的 CCFL 背光燈條。

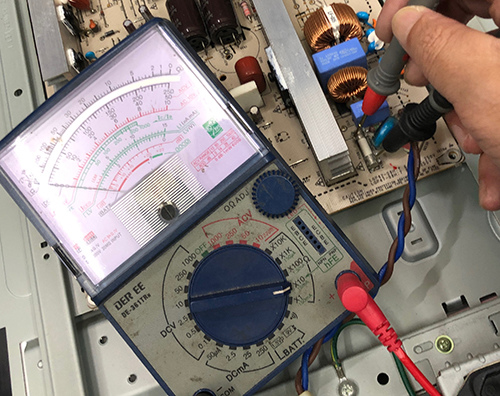

首先量測主保險絲，「是斷的！」

那麼看來很明顯，應當是電源板有部分電路燒毀，使得保險絲自毀燒斷，以免繼續延燒。

機主自己也提到了，有停到「啵！」的一聲爆炸聲，並聞到電子零件的燒焦味。聽起來似乎是很怵目驚心，站在維修者的立場，反倒覺得故障點比較可能顯而易見。

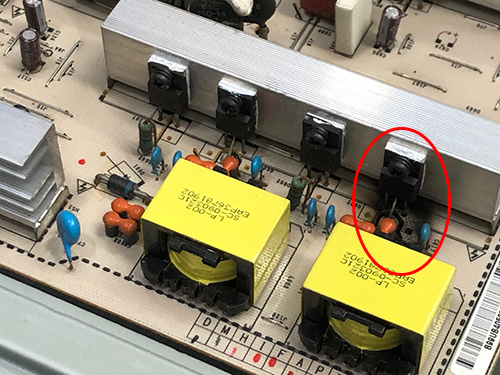

PFC 功率因數修正電路：

在這裡以目測方式，看到局部有燒焦的痕跡，以電錶實際測量，也確認有部分零件燒毀。

將燒毀的零件與保險絲更換為新品之後，供電恢復了，全機也恢復正常了。

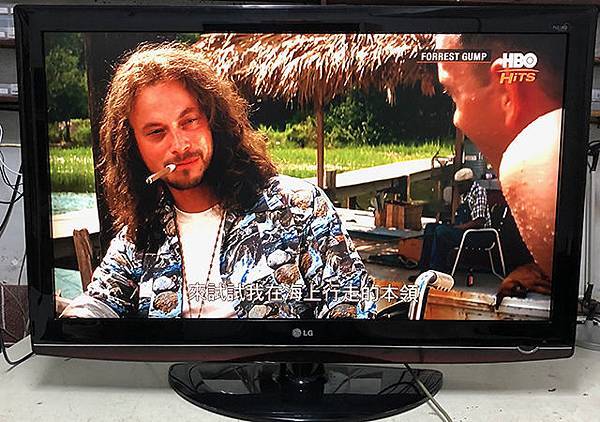

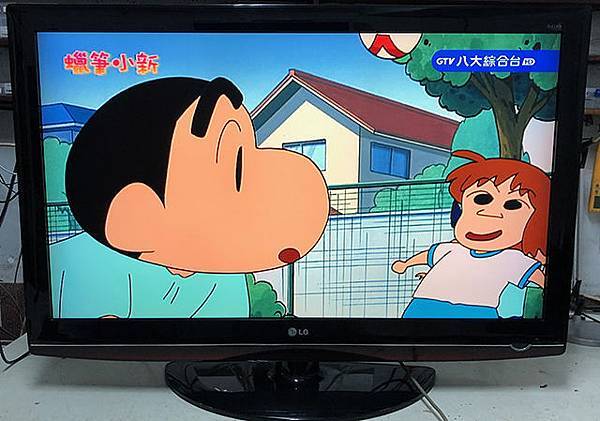

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB23

note:

PFC NG

C617 爆了

Q602 NG

FUSE NG
