TOSHIBA 40" 液晶電視 40CL20S。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。

如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

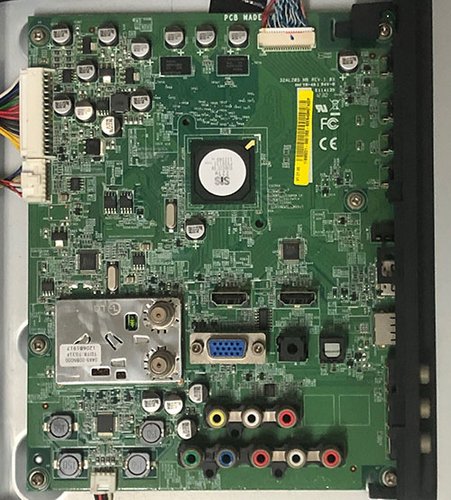

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流板，負責驅動燈箱中的 LED 背光元件。

面板是三星大陸廠的 LTA400HM22。

從架構來看，這恆流板有4 組 LED驅動迴路，再以排線引入到燈箱之中。

外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

近看可以看到燈條上一顆顆的 LED 燈珠。

本機背光規格:

• 右邊單側，側投式背光。
• 燈條長度: 493mm。
• LED 共 56 顆，分為 4 段，每段 14 顆。
• LED 燈珠規格 :  7030 / 6V

利用測試器，可以逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

看到這燈組所貼合的一大片散熱片，就知道它很會發熱。看這電視是5年前出廠的，燒了這麼久開始逐漸壞掉也只是剛好而已。

為了保險起見，將燈條整支換裝為全新燈條。

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL22
