RANSO 32" 液晶電視 32RS-16A。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

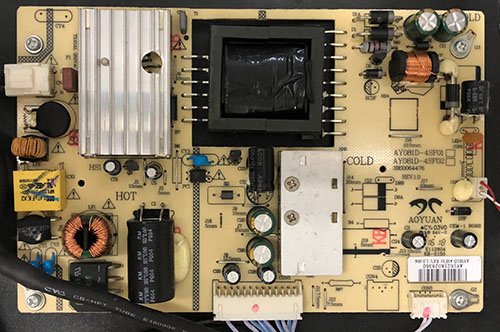

電源板，負責供應全機所需的各種電力

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化都正常。

既然如此，初步判斷燈箱內的 LED 是好的。

進一步檢測，原來是升壓電路沒有正常工作，以至於沒有足夠高的電壓來推動燈箱內的 LED。

將升壓電路修復之後，高壓回復了，背光也正常工作了。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.34A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流從 0.24A 緩升至0.26A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： HV20

note

  R31F=1.2R --> 2.2R
